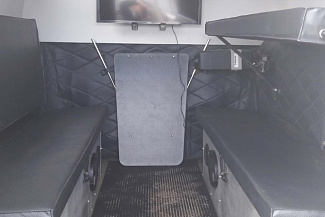

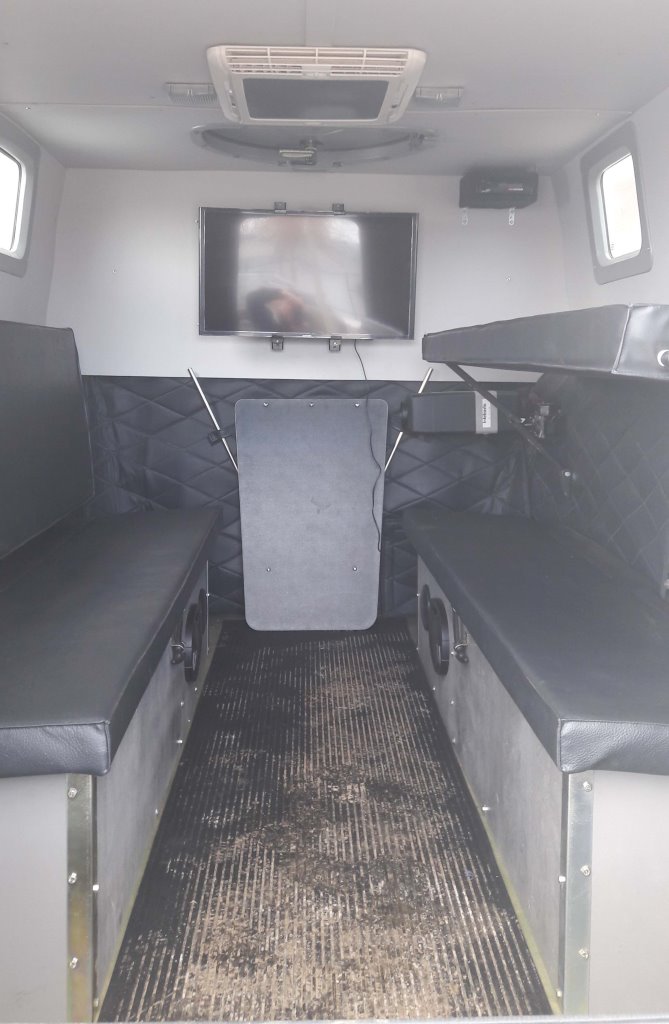

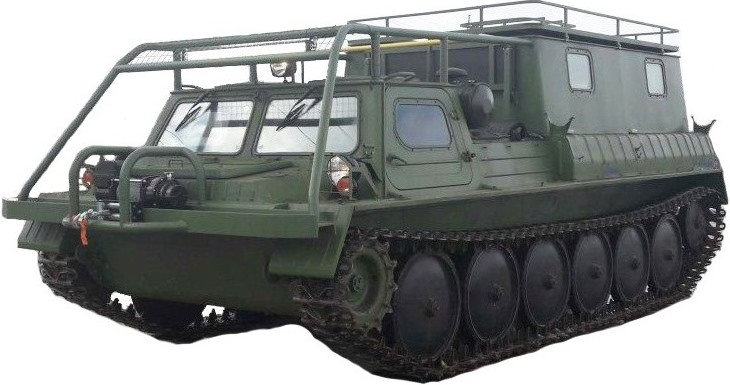

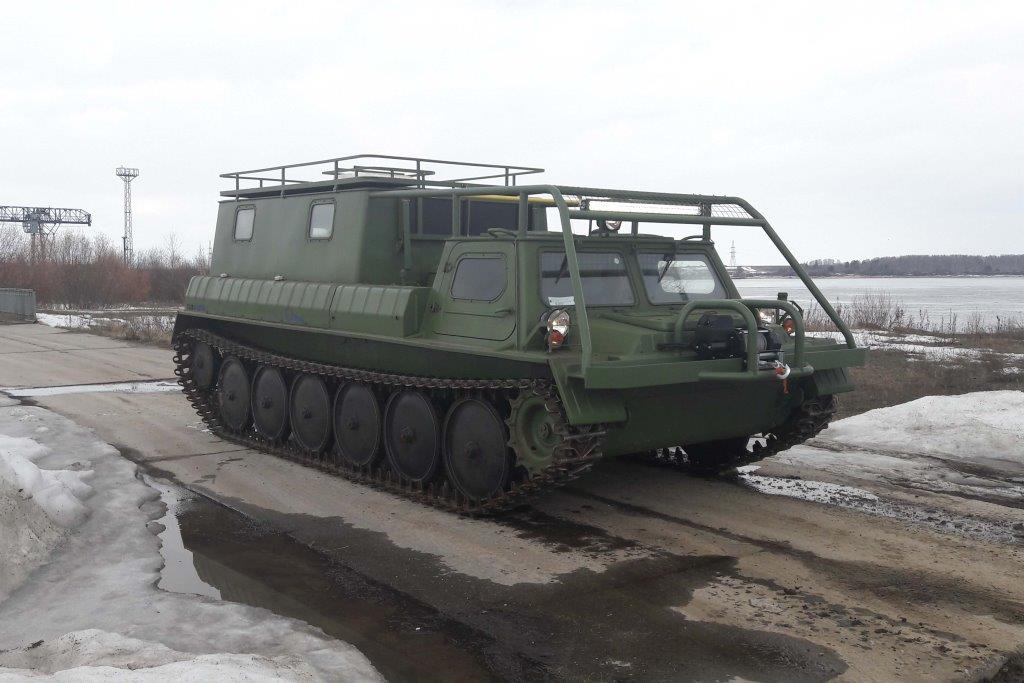

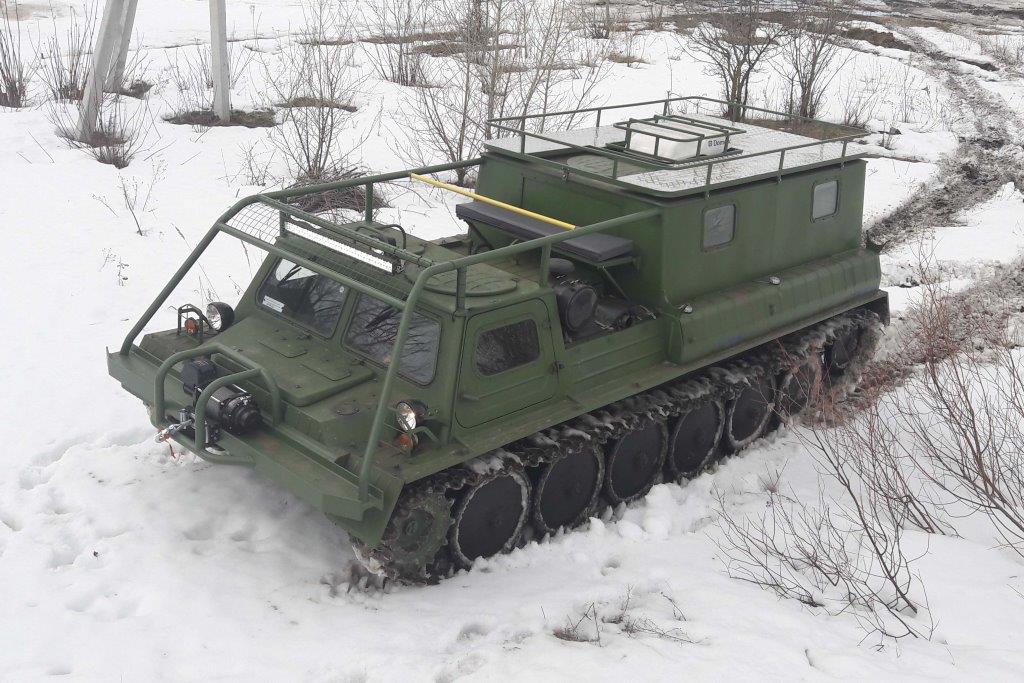

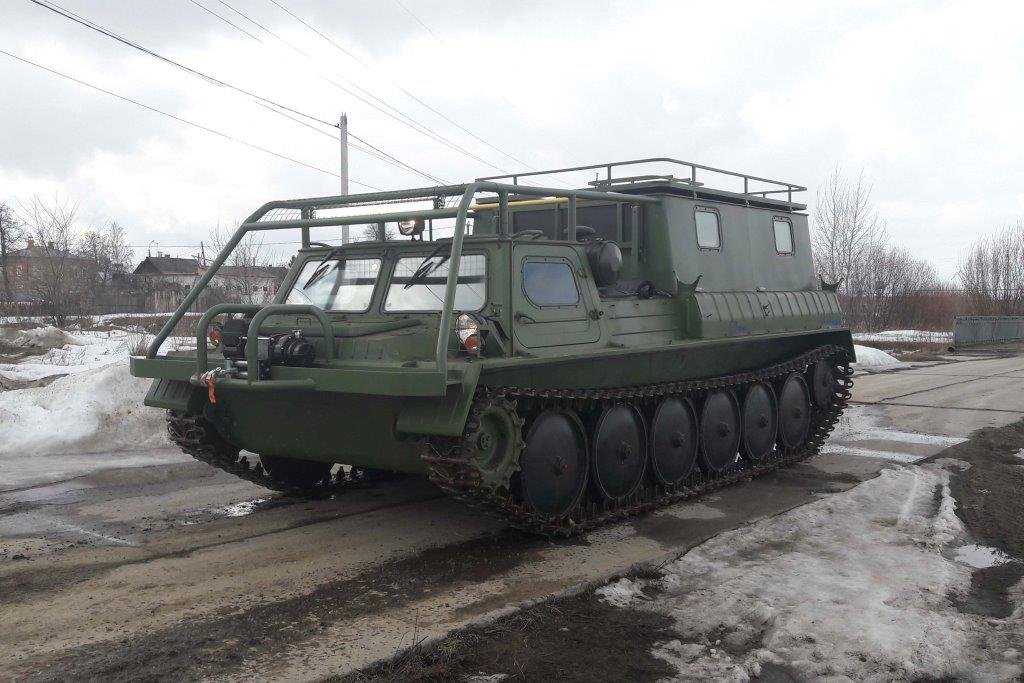

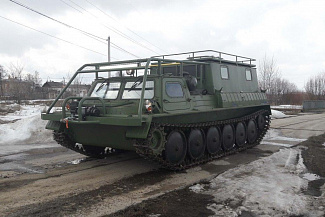

ГАЗ -34039 представляют собой гусеничные снегоболотоходы высокой проходимости с металлическим сварным, герметичным корпусом, с 2-ух местной кабиной и пассажирским 8–ми местным салоном (4-е спальных, 2-а рундука под диванами, металлический кунг, дверь заднего расположения). Грузоподъёмность ГАЗ-34039 - 1,1 тонны.
Снегоболотоход выполняют буксировку прицепов категории О2 по ГОСТ Р 52051-2003 с полной массой до 2000 кг.
ГАЗ-34039 дополнительно оснащен:

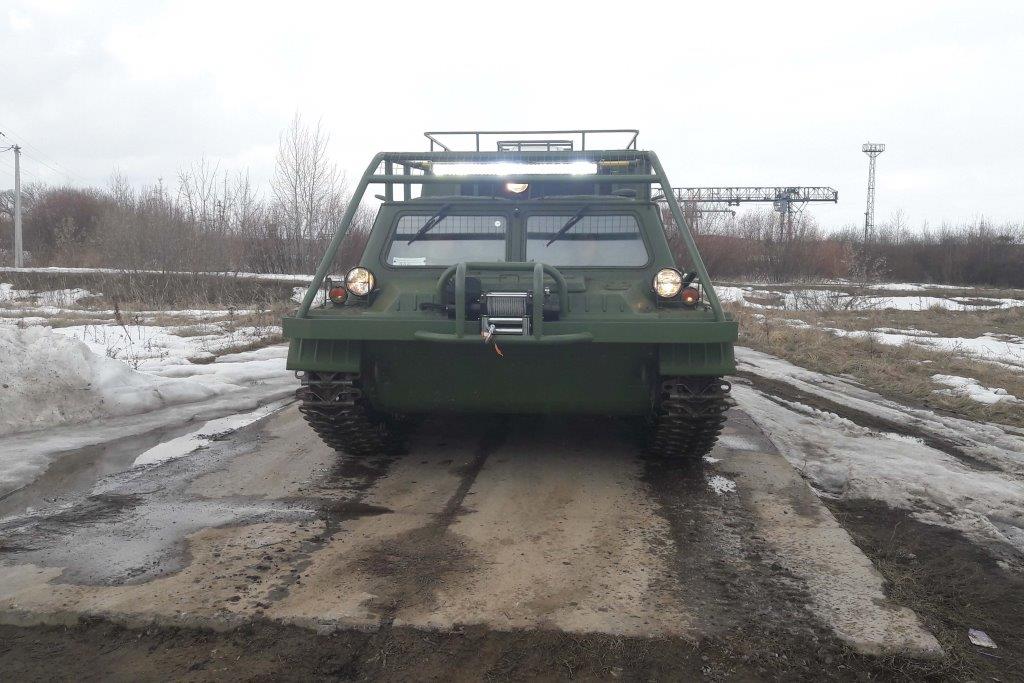

- Лебедка (электрическая) в передней части с усиленным бампером с площадкой под лебёдку;
- Автоматическая подача звукового сигнала при движении задним ходом;
- Дополнительные впереди фары светодиодного исполнения;
- Багажник на крыше кунга с полом и лестницей доступа;
- Мягкая лавочка за кабиной у двигательного отсека, складываемая;
- Кондиционер в пассажирском салоне;
- Преобразователь напряжения 24В / 220В;
- Охранная система, аудио, видео, DVD;

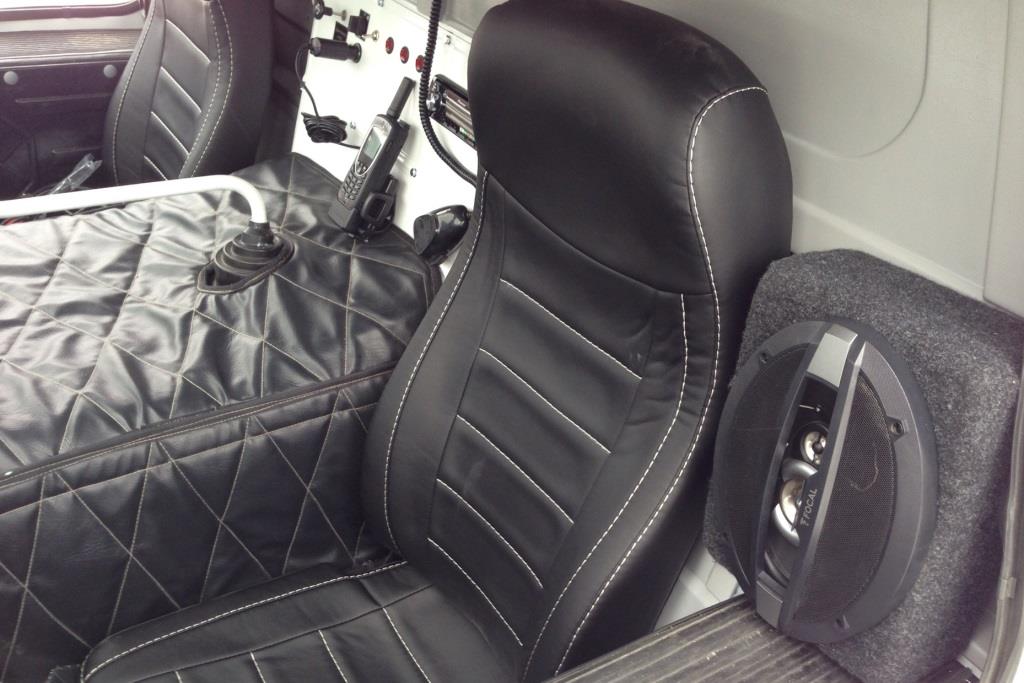

- Сиденья с ремнями безопасности в кабине;
- Автономный воздушный отопитель в кабине водителя.
Управление поворотом осуществляется рычагами. Остальные органы управления - автомобильного типа. Механизм поворота состоит из главной и раздаточной передач (двухступенчатый редуктор), бортовых фрикционов и тормозов, объединённый в моноблоке с главной передачей.
Рис. 1 Органы управления.
Рис. 2 Органы управления на задней стенке кабины.
Рис. 1 Органы управления: 1-Ручка управления крышками воздухоприёмника; 2- рукоятка ручной подачи топлива; 3-щиток приборов; 4-выключатель стеклоочистителя; 5-рычаг коробки передач; 6-рычаг дополнительной передачи; 7-правый рычаг управления; 8-крышка люка для регулировки тормозов; 9-педаль подачи топлива; 10- педаль сцепления; 11-левый рычаг управления.
Рис. 2 Органы управления на задней стенке кабины: 1-пульт управления пусковым подогревателем; 2 и 3 - ручки тяг привода краников переключения топливных баков; 4-натяжная гайка ремней переднего вентилятора; 5-спинка сиденья водителя; 6-крышка люка; 7-ручка привода оставновка двигателя; 8-спинка правого сиденья; 9-заглушка воздухоподводящего патрубка электровентилятора пускогвого подогревателя.
На ГАЗ-34039 моторный отсек расположен в средней части снегоболотохода за кабиной водителя, в котором установлен турбированный двигатель Д-245.12С с пятиступенчатой МКПП и механической двухступенчатой раздаточной коробкой. Для помощи запуска двигателя при низких температурах воздушной среды установлен предпусковой подогреватель двигателя ПЖБ-18 (18 кВт, 15600 ккал/час, бензин А-76 или Нормаль-80).
Напряжение в сети 24В. Имеется гнездо под переноску (24 В).
ГАЗ-34039 (снаряженная масса - 4900 кг; габаритные размеры: длина - 5720 мм, ширина - 2540 мм, высота -2170 мм) на большие расстояния может транспортироваться в кузове автомобилей типа КАМАЗ, МАЗ, а также авиа или железнодорожным транспортом. Наша организация поможет Вам грамотно решить все вопросы связанные с доставкой (в том числе и международной).
ГАЗ-34039 полностью соответствует требованиям ГОСТ Р 50943–2011 и ТР ТС 010/2011 (Технического регламента Таможенного Союза «О безопасности машин и оборудования»).
На территории Российской Федерации ГАЗ-34039 регистрируется в органах Гостехнадзора субъектов РФ.
Для управления ГАЗ-34039 необходимо удостоверение тракториста-машиниста, выдаваемые Гостехнадзором, категории «Е».
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
|---|---|
|
Грузоподъемность
|
1100 |
|
Количество посадочных мест в кабине / в салоне / спальных мест
|
10 / 4 |
|
Габаритные размеры: длина / ширина / высота, мм
|
5720 / 2540 / 2170 |
|
Размеры пассажирского салона: длина / ширина / высота, мм
|
2706 / 1678 / 1600 |
|
База, колея, дорожный просвет, мм
|
3600 / 2150 / 400 |
|
Ёмкость топливных баков, л
|
370 |
|
Запас хода по топливу, км
|
740 |
|
Максимальная скорость движения на твёрдой ровной поверхности / на плаву, км/час
|
50 / 4-5 |
|
Угол преодолеваемого подъём на твердом сухом грунте, град
|
30° |
|
Допускаемый боковой крен на твердом грунте, град
|
20° |
|
Минимальный радиус поворота, м
|
2,2 |
| ДВИГАТЕЛЬ | |
|
Модель / Тип / Объём / Мощность
|
Д-245.12 С / Турбодизель / Р 4 / 80 (108,8) / 4,75 |
| ТРАНСМИССИЯ | |
|
Сцепление
|
Постоянно замкнутое, сухое, однодисковое |
|
Коробка передач
|
5-и ступенчатая, синхронизированная, МКПП |
|
Главная передача
|
Одноступенчатая, коническая, со спиральными зубьями |
|
Бортовые фрикционы
|
Многодисковые бортовые фрикционы, сухие, со стальными дисками |
|
Бортовые передачи
|
Одноступенчатые с цилиндрическими шестернями |
| ХОДОВАЯ ЧАСТЬ | |
|
Ведущие колёса
|
Двухвенечные, цевочного зацепления |
|
Подвеска
|
Независимая, торсионная |
|
Опорные катки
|
Одинарные |
|
Направляющие колёса
|
Подвесные, одинарные |
Гусеничные тягачи ГАЗ-34039 - оптимальная цена. Гарантия. Продажа в лизинг. Тюнинг. Доработка гусеничных тягачей до требований Заказчика. Установка дополнительного оборудования. Запасные части ГАЗ-34039. Качественный и профессиональный капитальный ремонт вездеходной техники. Будем рады сотрудничеству с Вами. ООО «Специальные Транспортные Машины».
Типы гусениц
ГАЗ-34039-32: Гусеница РМШ (с резино-металлическим шарниром) и обрезиненной беговой дорожкой, шириной - 390 мм, шагом - 128 мм.
Соединение 92-ух стальных траков – шарнирное при помощи обрезиненных 93-ёх пальцев (стальная термообработанная арматура с навулканизированными втулками несимметричного профиля). Пальцы запрессовываются (усилие запрессовки около 10 т., при помощи приспособления, входящего в комплект ЗИП) и удерживаются в проушинах трака за счет натяга резины и дополнительного стопорения не требуют. Ресурс – 12 000 км.
ГАЗ-34039-33: Гусеницы ОШ (с открытым шарниром), шириной - 390 мм, шаг - 128 мм.
Соединение 92-ух стальных кованных траков – шарнирное при помощи металлических 93-ёх пальцев. Пальцы гусеницы с закалкой ТВЧ, имеют с одной стороны высаженные головки, а с другой – канавки, в которые входят стопорные кольца, удерживающие пальцы от выпадения из траков. Ресурс – 6 000 км.
Доп. опции
Итоговый перечень опций, оборудования, количество мест для проживания, степень комфорта и прочие детали, согласовываются на стадии обсуждения Технического задания и зависит от пожеланий Заказчика, и возможной корректировки их, исходя из нашего опыта и конструкционных ограничений гусеничного тягача ГАЗ-34039. Цены рассчитываются на момент утверждения заявки.
| Опции (не входят в базовую комплектацию, устанавливаются за доп. плату) | Примечание |
| КУЗОВ ВЕЗДЕХОДА | |
|---|---|
| Окраска ГАЗ-34039 в выбранный цвет; Нанесение фирменных логотипов | По заказу |
| КАБИНА ВОДИТЕЛЯ | |
| Подогрев сидений передних сидений (водитель +пассажир) | —"— |
| САЛОН ВЕЗДЕХОДА | |
| Сиденья с подлокотниками, с удобными подголовниками | —"— |
| Ремни безопасности | —"— |
| МОТОРНОЕ ОТДЕЛЕНИЕ | |
| Электрические вентиляторы системы охлаждения ( 2 штуки ) | —"— |
| ОПЦИИ "СЕВЕР" | |
| Система подогрева дизельного топлива ( подогреватели фильтров, топливозаборников, топливной магистрали) | —"— |
| Автономный отопитель Планар 4 кВТ | —"— |
| Теплошумоизоляция стенок, дверей и потолка 40 мм | —"— |
| ДОП. ОБОРУДОВАНИЕ | |
| Каток («ледоруб», предназначенный для удаления сырого снега и наледи с гусеницы ОШ) | —"— |
| Лебедка (электрическая) в передней, задней части вездехода | —"— |
| ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ | |
| Автоматическая система пожаротушения | —"— |
| Искрогаситель | —"— |
Видео
Фото
Условия доставки
«Специальные Транспортные Машины» оказывает качественные застрахованные транспортные услуги по доставке снегоболотоходов в любую точку России и за рубеж. Вездеходы перевозят авто-, ж/д-, морским или воздушным транспортом. Способ подбирают под тип техники (колёсный/гусеничный) и условия перевозки.
По всем вопросам обращайтесь: телефон 8 800 555-05-91, электронная почта vezdehod@ooostm.ru.
Подробнее о доставке
Перед отгрузкой каждый снегоболотоход проходит предпродажную подготовку:
- пробег снегоболотохода без нагрузки,
- пробег с нагрузкой по грунтовым дорогам и слабонесущим грунтам с преодолением небольших водных преград.
По окончанию испытаний все узлы вездехода подвергаются ревизии на предмет отсутствия в них влаги и надежности уплотнений и резьбовых соединений, и производится контрольная затяжка резьбовых соединений.
И только после предпродажной подготовки мы передаем снегоболотоход Вам.
