«Е»; Мест: 6 /2 сп.; Гр/п: 3200 кг; ДВС: Д 245.35 Е2: 177 л.с.; Топливо: 382,5 л

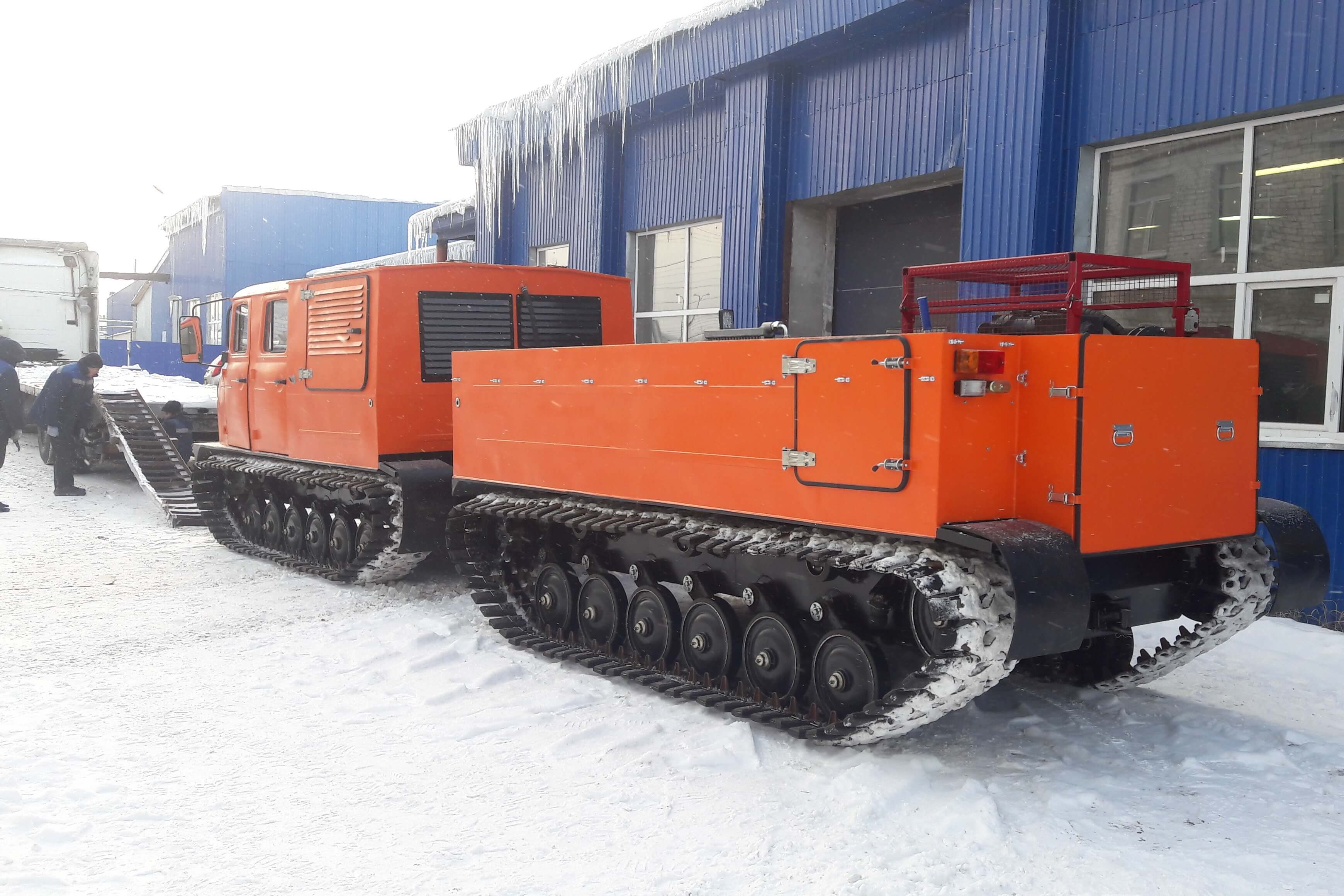

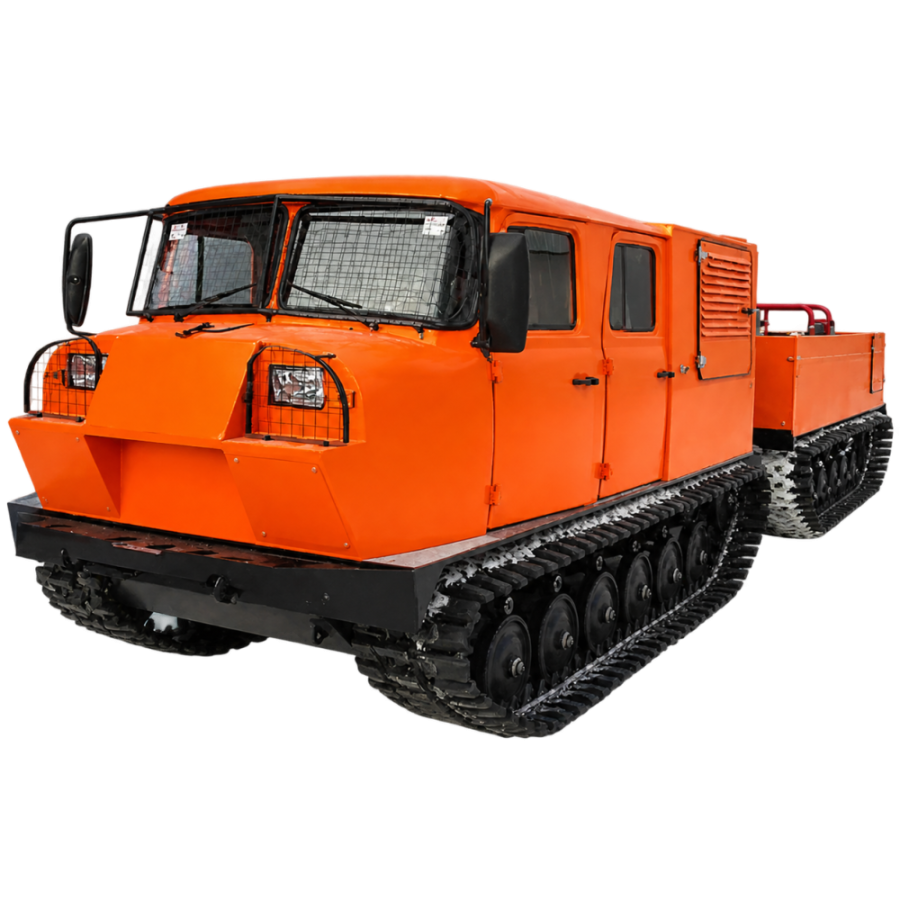

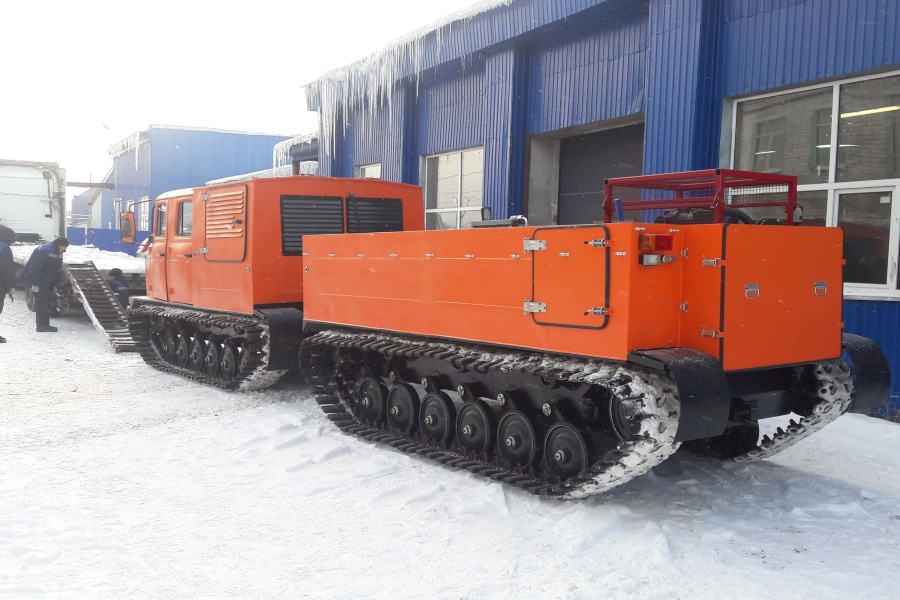

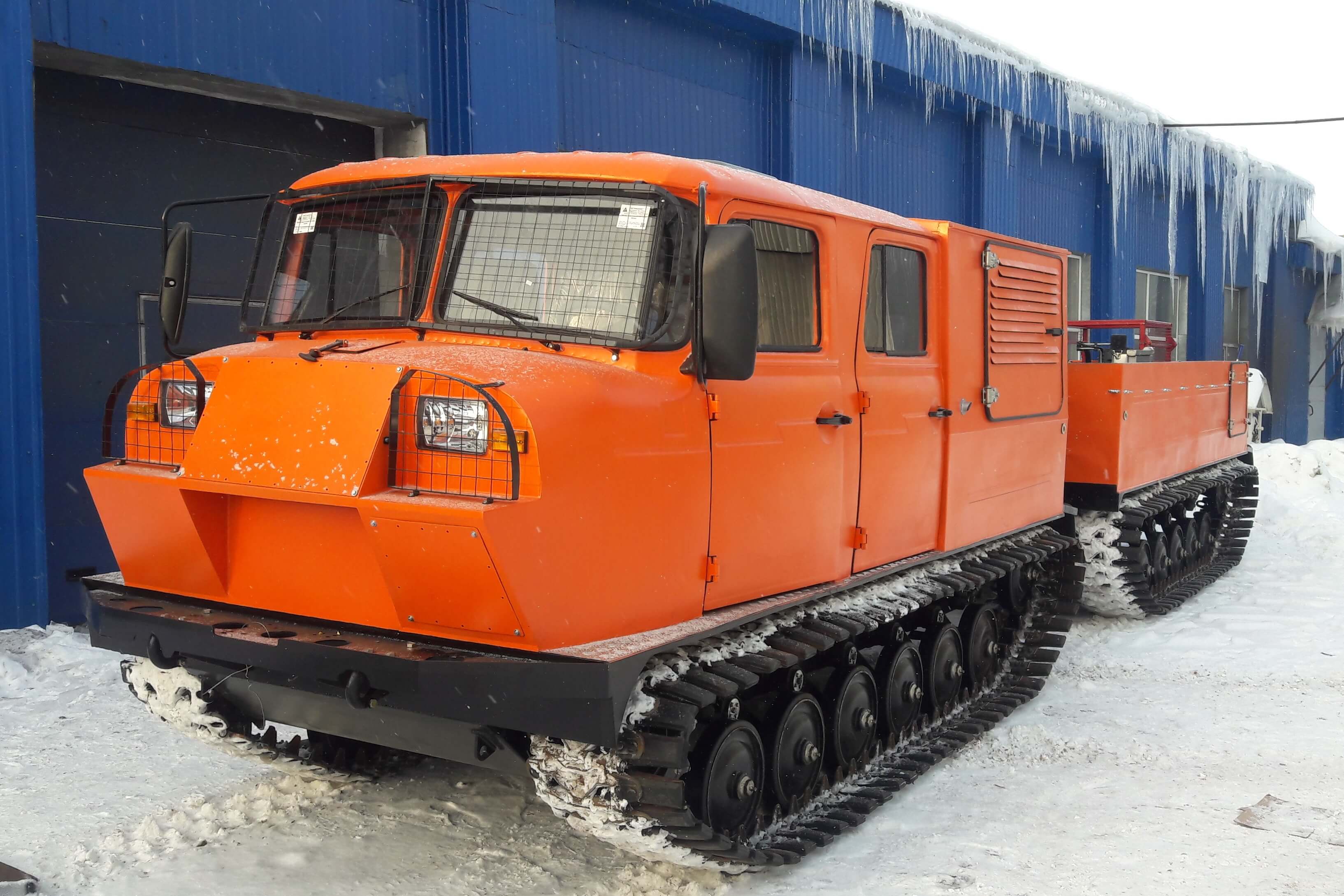

СТМ-7087 с малой буровой установкой МБУ-120 - грузопассажирский гусеничный двухзвенный снегоболотоход высокой проходимости - 5 посадочных мест, грузоподъёмностью 2200 кг, имеющий два активных звена:
- Первое - 5-ти местная кабина (одно спальное место) с рулевым управлением и моторное отделение, грузоподъёмность 900 кг.
- Второе - грузовое, грузоподъёмностью 1300 кг (без потери плавучести с малой буровой установкой МБУ-120 с гидроприводом от двигателя снегоболотохода).
Корпус снегоболотохода несущий, металлический, герметичный, сварной. В обоих звеньях передней и задней части днища машины установлены по два водооткачивающих электрических насоса, производительностью не менее 92 л/мин. В крыше кабины водителя расположен аварийно-вентиляционный люк. В кабине три сиденья в первом ряду оснащены трёхточечными ремнями безопасности и два сиденья во втором ряду поясными. Отопление осуществляется жидкостным отопителем от двигателя в салоне водителя.
Снегоболотоход СТМ-7087 способен буксировать дополнительный прицеп массой до 2,5 т.
Высокая проходимость и маневренность снегоболотохода СТМ-7087 в особо тяжелых дорожно-климатических условиях обеспечиваются:
-Наличием поворотно-сцепного устройства (ПСУ), использующего при движении принцип складывания звеньев в 2-х плоскостях без изменения тягового усилия и скорости;
-Система принудительного складывания и блокировки звеньев в вертикальной плоскости расширяет возможности гусеничного двухзвенного вездехода СТМ-70872 при преодолении различных препятствий (например - при форсировании рек с быстрым течением и обрывистыми берегами, преодолении рвов и канав);
-Низким средним удельным давлением на грунт;
-Отсутствием пробуксовки забегающих гусениц при повороте;
-Реализации тягового усилия сразу на четырёх гусеницах (на второе звено крутящий момент передаётся механически за счёт системы карданных валов);
-Высокой удельной мощностью.
Гусеничный снегоболотоход рассчитан на эксплуатацию и безгаражное хранение при температурах окружающего воздуха от -50С до + 40С в различных дорожных и климатических условиях, по бездорожью, а также в горной местности с высотой над уровнем моря до 4500 м.

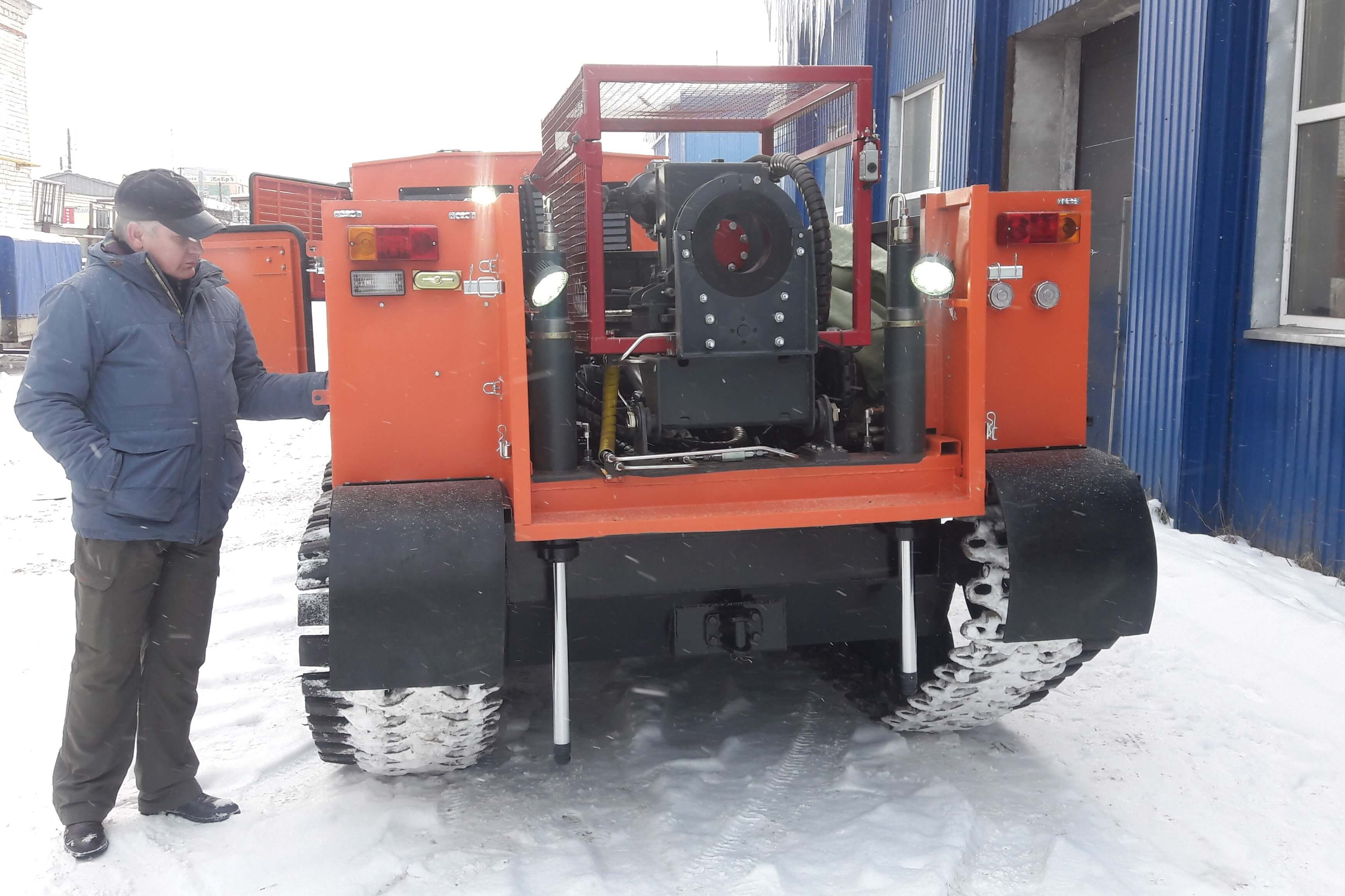

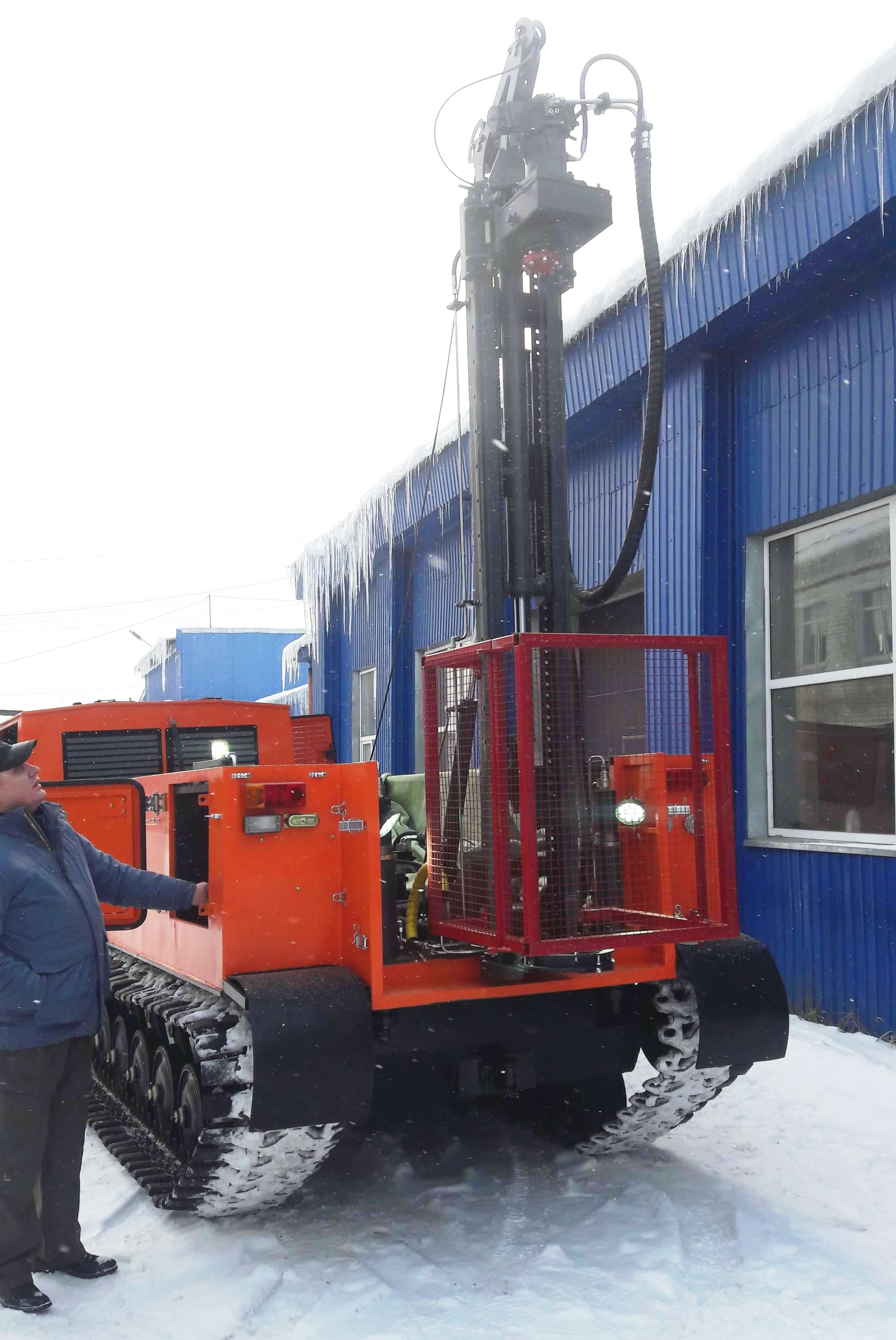

МАЛАЯ БУРОВАЯ УСТАНОВКА МБУ-120.
Легкие буровые установки типа МБУ, эффективно применяются в инженерных изысканиях для отбора проб грунтов и полевых исследований грунтов.
Основные особенности:
- отбор проб грунтов «в сухую», ударно-канатным способом; ударно-забивным способом с гидромолотом;
- динамическое зондирование (в т.ч. по стандарту SPT) грунтов;
- легкие буровые блоки высокой мощности, вращатели с крутящим моментом до 260 кг.м.,
- привод от собственного двигателя, бензин/дизель, или двигателя транспортной базы;
- грузоподъёмность на вращатели до 3000 кг
- использование бурильных труб длиной до 1,7 м.
- использование обсадных труб длиной до 3,0м;
- наличие специальных лебедок в т.ч. для ударно-канатного бурения, грузоподъемностью 400 и 1000кг;
- наличие центробежного насоса, производительностью 700 л/мин., с давлением до 7 Атм.;
- наличие гидравлического бурового стола (трубодержателя) для удержания, бурильных и обсадных колонн, диаметром до 127 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
АРТИКУЛ |
МБУ |
|
УСЛОВНАЯ ГЛУБИНА БУРЕНИЯ, М: |
|
|
- ШНЕКАМИ, ДИАМЕТРОМ 135 ММ |
40 |
|
- УДАРНО-ЗАБИВНЫМ СПОСОБОМ |
15 |
|
- С ПРОМЫВКОЙ, ДИАМЕТРОМ 151 ММ |
50 |
|
- С ПРОДУВКОЙ, ДИАМЕТРОМ 151 ММ |
50 |
|
- С ПНЕВМОУДАРНИКАМИ, ДИАМЕТРОМ ДО 130 ММ |
50 |
|
- УДАРНО-КАНАТНОЕ, ДИАМЕТРОМ 127 ММ |
10-15 |
|
УСЛОВНЫЙ ДИАМЕТР БУРЕНИЯ, ММ: |
250 |
|
ПРИВОД ОБОРУДОВАНИЯ |
АВТОНОМНЫЙ ИЛИ ОТ ДВИГАТЕЛЯ ШАССИ ЧЕРЕЗ КОМ |
|
МОЩНОСТЬ ПРИВОДА, БЕНЗИН/ДИЗЕЛЬ, кВт |
25,7/17,7 |
|
ВРАЩАТЕЛЬ |
ГИДРОПРИВОДНОЙ |
|
ХОД ПЕРЕМЕЩЕНИЯ ВРАЩАТЕЛЯ, ММ |
1400; 2200 |
|
СКОРОСТЬ ПЕРЕМЕЩЕНИЯ ВРАЩАТЕЛЯ, М/СЕК |
0,7 |
|
КРУТЯЩИЙ МОМЕНТ ВРАЩАТЕЛЯ, КГ.М |
150; 260* |
|
ЧАСТОТА ВРАЩЕНИЯ БУРИЛЬНОЙ КОЛОННЫ, ОБ/МИН |
0-700/0-200 |
|
УСИЛИЕ ПЕРЕМЕЩЕНИЯ ВРАЩАТЕЛЯ, КГС: |
|
|
- ВВЕРХ |
1500/3000* |
|
- ВНИЗ |
1500/2000* |
|
ТИП ЛЕБЕДКИ |
ГИДРОПРИВОДНАЯ, СО СВОБОДНЫМ СБРОСОМ КАНАТА |
|
ГРУЗОПОДЪЕМНОСТЬ ЛЕБЕДКИ, КГ |
1000 |
|
ГИДРОМОЛОТ типа SOOSAN SB10 |
ДЛЯ УДАРНО-ЗАБИВНОГО СПОСОБА БУРЕНИЯ |
|
ЭНЕРГИЯ УДАРА, Дж |
80 |
|
БУРОВОЙ НАСОС: |
С АВТОНОМНЫМ ПРИВОДОМ (БЕНЗИН) |
|
НАСОС ЦЕНТРОБЕЖНЫЙ |
700 ЛИТРОВ\МИНУТУ, 7 АТМ. |
|
ТРУБОДЕРЖАТЕЛЬ |
ГИДРАВЛИЧЕСКИЙ |
|
ДИАМЕТРЫ ЗАЖИМА, ММ |
63-127 |
|
МОДУЛЬ ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ ГРУНТОВ (КДЗ) |
СРЕДНИЙ КЛАСС, ГОСТ 19912-2012, SPT, ГИДРАВЛИЧЕСКИЙ ПРИВОД |
|
МАССА МОЛОТА, КГ |
60 |
КОМПЛЕКТАЦИЯ
| Лебедка гидроприводная со свободным сбросом, г/п - 1000 кг |
| передвижная компрессорная станция КВ-5/10 |
| насосная станция с НБ1-25/16 (с приводом от ДВС или электродвигателя) |
| мотопомпа (в зависимости от шасси) |
| устройство выдавливания керна (УВК) |
| комплект динамического зондирования (КДЗ) |
| механический экстрактор для извлечения штанг |
| лопастной компрессор Dynaset HKR (давление - 10 атм., производительность - 5000 л/мин, вес = 137 кг) |
ИНСТРУМЕНТ
| Комплект бурового инструмента для бурения шнеками d=108-112 мм | |
| Комплект бурового инструмента для бурения шнеками d=135-151 мм | |
| Комплект бурового инструмента для бурения шнеками d=180-198 мм | |
| Комплект бурового инструмента для бурения шнеками d=230-250 мм | |
| Комплект бурового инструмента для колонкового бурения d=73-112 мм с ТБСУ-43 | |
| Комплект бурового инструмента для колонкового бурения d=73-76 мм с ТБСУ-63,5 | |
| Комплект бурового инструмента для колонкового бурения d=89-93 мм с ТБСУ-63,5 | |
| Комплект бурового инструмента для колонкового бурения d=108-112 мм с ТБСУ-63,5 | |
| Комплект бурового инструмента для колонкового бурения d=127-132 мм с ТБСУ-63,5 | |
| Комплект бурового инструмента для снаряда колонкового специального СКС-108; 127; 146 с ТБСУ-63,5 | |
| Комплект бурового инструмента для снаряда колонкового специального СКС-108; 127; 146 с шестигранной штангой s55 | |
| Комплект инструмента для пробоотборника шнекового ПШН-185 | |
| Комплект бурового инструмент для вращательного бескернового бурения |
ЭЛЕКТРООБОРУДОВАНИЕ
Напряжение бортовой сети 24В. Электропитание обеспечивается штатным электрогенератором двигателя (сила тока – 110 А) и двумя последовательно соединёнными 12-вольтовыми аккумуляторами ёмкостью 110 А·ч каждая. В обоих звеньях установлены преобразователи напряжения ПН24В/12В-240 с гнездами прикуривателя 12В и розетки 24В. Топливозаборник в баках с электроподогревом. По желанию Заказчика штатные осветительные приборы снегоболотохода могут быть заменены светодиодными.
ТРАНСПОРТИРОВАНИЕ

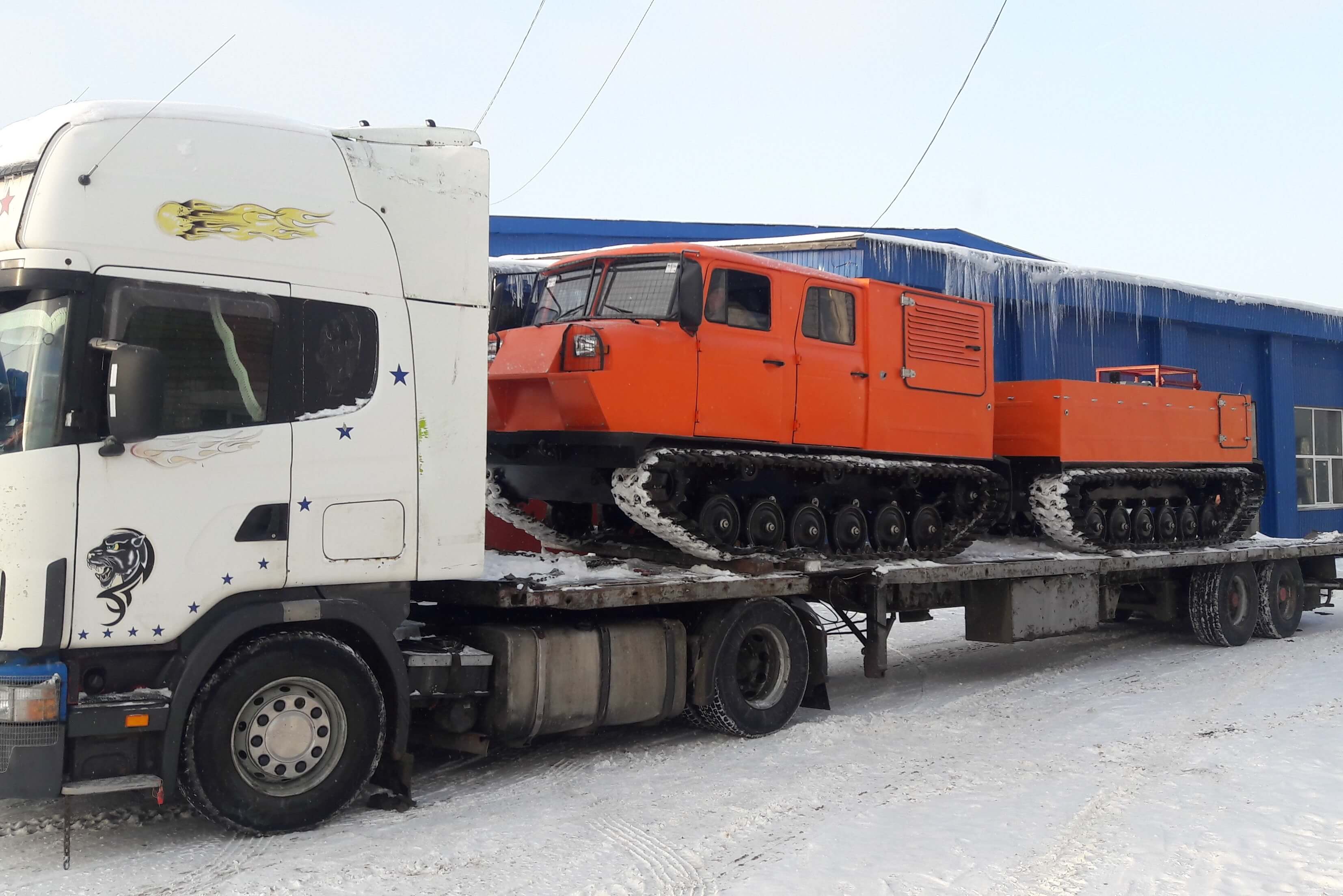

Двухзвенный снегоболотоход СТМ-7087 (снаряженная масса - 8450 кг; габаритные размеры: длина - 9955 мм, ширина - 2070 мм, высота - 2450 мм) на большие расстояния может транспортироваться в кузове автомобиля типа КАМАЗ с полуприцепом, а также авиа или железнодорожным транспортом. Наша организация поможет Вам грамотно решить все вопросы связанные с доставкой (в том числе и международной).
РЕГИСТРАЦИЯ
Двухзвенный снегоболотоход СТМ-7087 полностью соответствует требованиям ГОСТ Р 50943–2011 и ТР ТС 010/2011 (Технического регламента Таможенного Союза «О безопасности машин и оборудования»).
На территории Российской Федерации СТМ-7087 регистрируется в органах Гостехнадзора субъектов РФ.
Для управления двухзвенным снегоболотоходом СТМ-7087 необходимо удостоверение тракториста-машиниста, выдаваемые Гостехнадзором, категории «Е».
