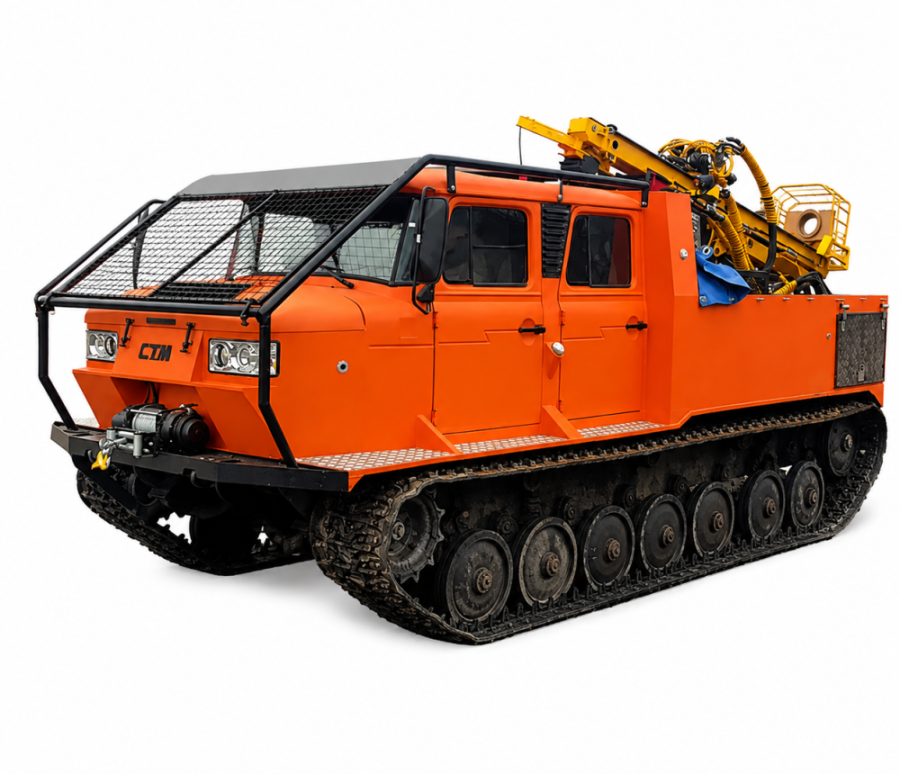

СТМ-1993.56 УБГМ-1М

СТМ-1993.56 с буровой установкой УБГМ-1М - грузопассажирский гусеничный снегоболотоход высокой проходимости с пятиместной кабиной и кузовом с тентом грузоподъемностью 1100 кг (без потери плавучести с буровой установкой). Корпус снегоболотохода несущий, металлический, герметичный, сварной. В передней и задней части днища машины установлены два водооткачивающих электрических насоса, производительностью не менее 92 л/мин. В крыше кабины расположен аварийно-вентиляционный люк. В кабине три сиденья в первом ряду оснащены трёхточечными ремнями безопасности и два сиденья во втором ряду поясными. Отопление осуществляется жидкостным отопителем от двигателя. В грузовой отсеке установлена буровая установка УБГМ-1М.

Снегоболотоход может буксировать прицеп категории О2 по ГОСТ Р 52051-2003 с полной массой до 2000 кг.

Буровая установка УБГМ-1М.

Установки буровые гидромеханизированные серии УБГМ-1М (масса 920 кг) предназначены для бурения скважин различного назначения в грунтах 1-4 категорий буримости, с продувкой и промывкой до 10 категории, отбору образцов грунтов при производстве инженерно-геологических изысканий и проведения полевых испытаний грунтов статическим зондированием.

Установка предназначена для работы в умеренном макроклиматическом районе по ГОСТ 15150-69 (температура окружающей среды от -40°С до +50°С).

Привод от ДВС транспортной базы через КОМ.

В зависимости от решаемых задач установки могут иметь ход подачи вращателя 2400 или 3400 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Преимущества буровой установки УБГМ-1М:

• малая масса;
• простота и надежность конструкции буровой установки;
• возможность использования хода мачты для обсадки и в качестве аутригеров;
• гидравлический привод подачи и вращения бурового инструмента;
• простота и удобство управления работой установки.

Буровые установки серии УБГМ-1М являются хорошей альтернативой отечественным буровым станкам Вектор, УГБ-001, МБУ.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ УБГМ-1М:

• Буровой стол;
• Стол зажимной;
• Лебедка гидравлическая ЛБ-100, либо со свободным сбросом ЛБС-100 или ЛБС-250;
• Крон-блок;
• Комплект для бурения с продувкой/промывкой;
• Оборудование для проведения работ по статическому зондированию;
• Адаптер динамического зондирования;
• Кассета для штанг и шнеков.

ОРГАНЫ УПРАВЛЕНИЯ

Управление поворотом осуществляется с помощью рулевого колеса или рычагов управления (на выбор). Минимальный радиус поворота 2,1 м.

Органы управления гусеничного снегоболотохода - автомобильного типа. Они расположены в интуитивно понятных местах. Благодаря подсветке все показания на панели приборов прекрасно читаются в темноте, что делает поездку неутомительной. Лёгкости управления и безопасности способствует отличная обзорность за счёт большой площади остекления и крупных наружных зеркал.

СИЛОВАЯ УСТАНОВКА

СТМ-1993.56 Енисей комплектуется агрегатом:

• Д-245.9 / Турбодизель / Р 4 / 136 л.с. / 4,75 л / 5-и ступенчатой МКП.

Установлен штатно предпусковой подогреватель двигателя 14ТС-10-24-С.

ЭЛЕКТРООБОРУДОВАНИЕ

Электрооборудование - 24В. Электроснабжение обеспечивается штатным электрогенератором двигателя 80 А и двумя 12 В аккумуляторными батареями ёмкостью 110 А*ч каждая, имеется выключатель батарей (массы). Установлен на снегоболотоходе преобразователь напряжения 24В / 12В 240Вт, гнездо прикуривателя 12 В в кабине. Дополнительное освещение заднего входа. Топливозаборник в баках с электроподогревом. Вытяжные электровентиляторы моторно-трансмиссионного отсека - 2 шт. 24В.

ТРАНСПОРТИРОВАНИЕ

Гусеничный снегоболотоход СТМ-1993.56 Енисей (Эксплуатационная масса - 6320 кг; габаритные размеры: длина - 6480 мм, ширина по корпусу - 2400 мм, ширина по гусеницам - 2940 мм, высота - 2600 мм) на большие расстояния может транспортироваться в кузове автомобиля или прицепа, а также железнодорожным, морским, речным и воздушным транспортом, в том числе в 40-футовых морских контейнерах. Наша организация поможет Вам грамотно решить все вопросы связанные с доставкой (в том числе и международной).

РЕГИСТРАЦИЯ

Снегоболотоход СТМ-1993.56 Енисей полностью соответствует требованиям ГОСТ Р 50943–2011 и ТР ТС 010/2011 (Технического регламента Таможенного Союза «О безопасности машин и оборудования»).

На территории Российской Федерации СТМ-СТМ-1993.56 Енисей регистрируется в органах Гостехнадзора субъектов РФ.

Снегоболотоход является самоходным внедорожным транспортным средством и принадлежит к категории самоходных машин «Е».
