ГАЗ-34039 с КМУ

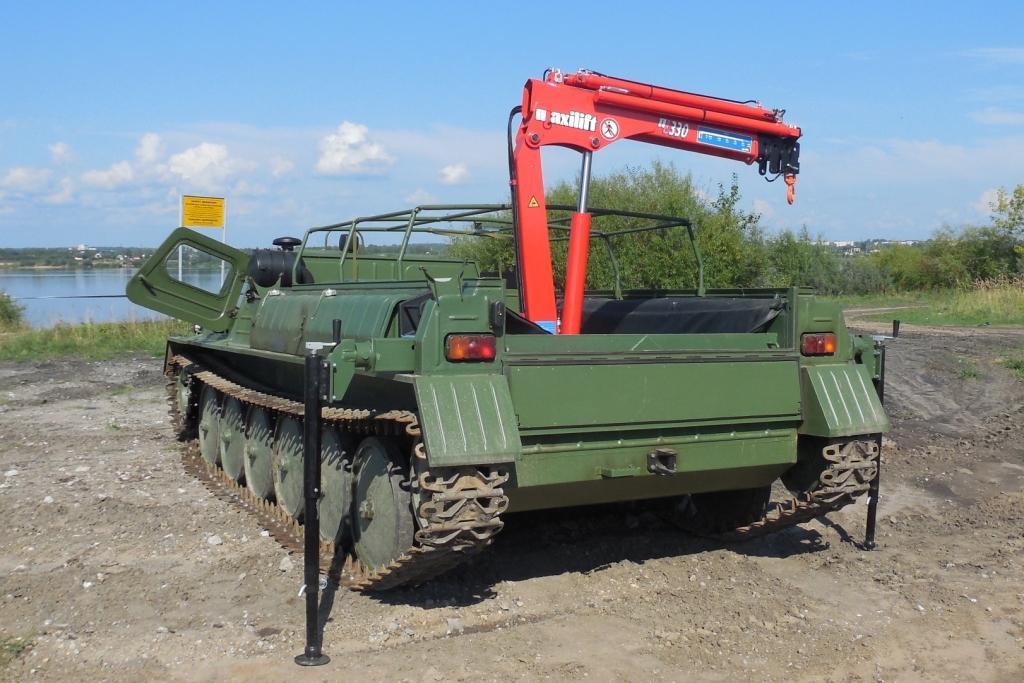

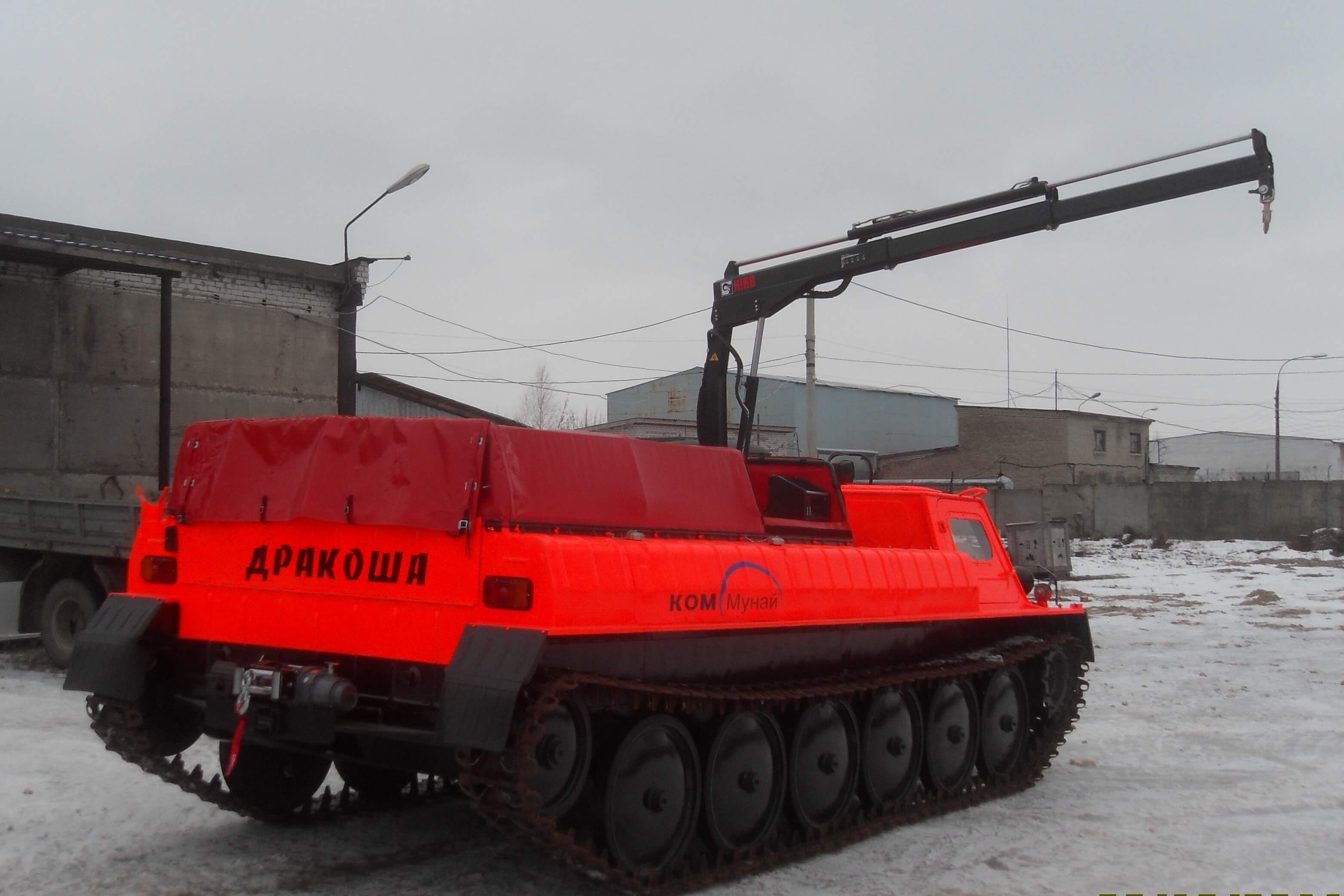

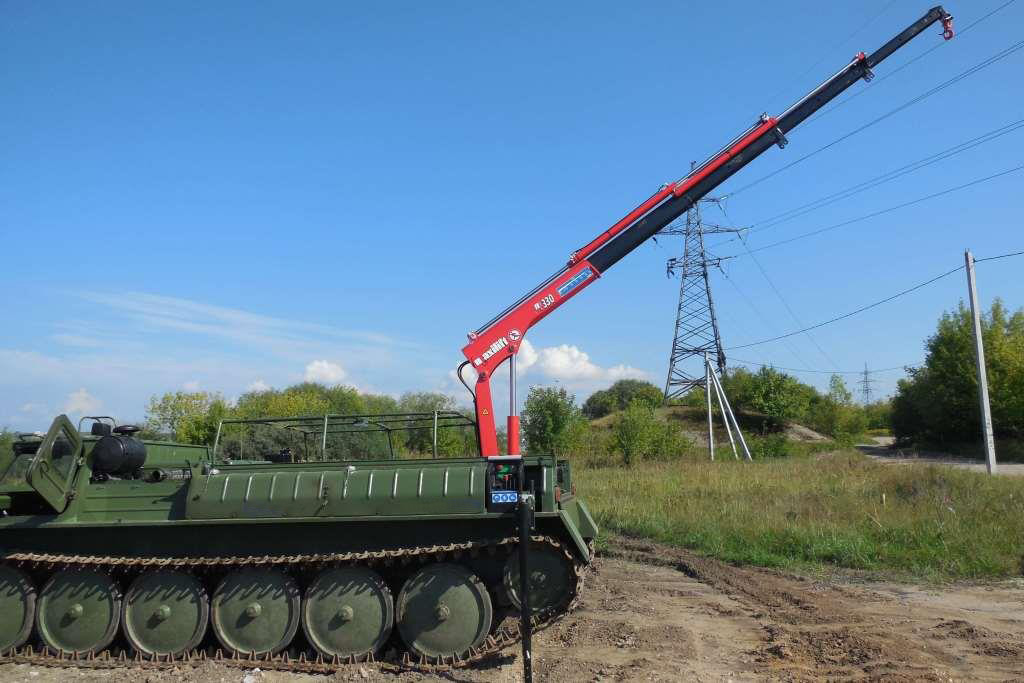

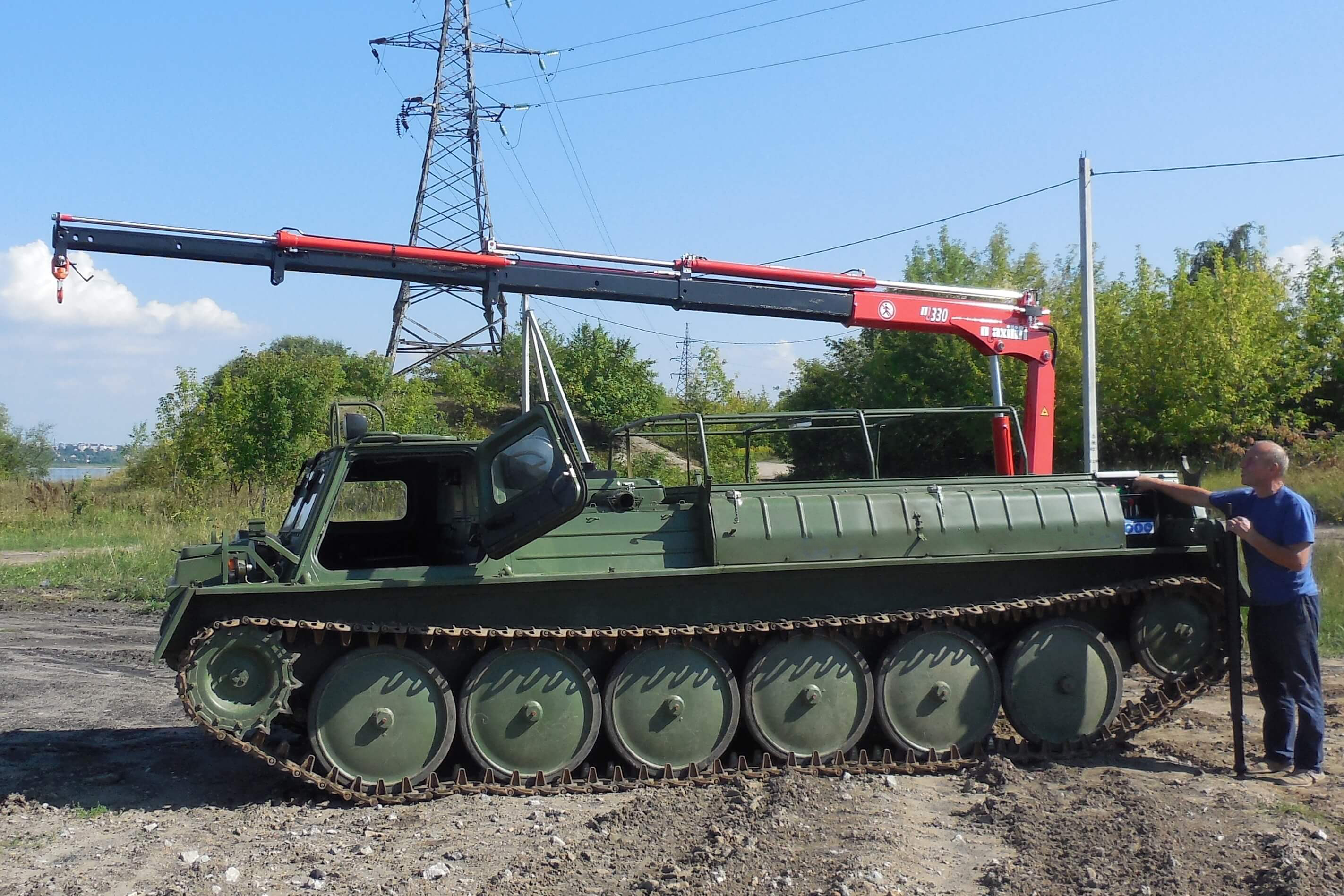

Кран-манипулятор, установленный на снегоболотоходе ГАЗ-34039 - это современная машина, успешно сочетающая в себе функции автокрана и грузовика, гусеничного вездехода, предназначенного для перевозки грузов, при ремонтно-восстановительных работах, на рассредоточенных объектах в стесненных и труднодоступных условиях - там, где обычный автокран не может быть использован.
ООО "Специальные транспортные машины" рассматривает установку кранов-манипуляторов с грузовым моментом от 1 до 3 т на ГАЗ-34039.

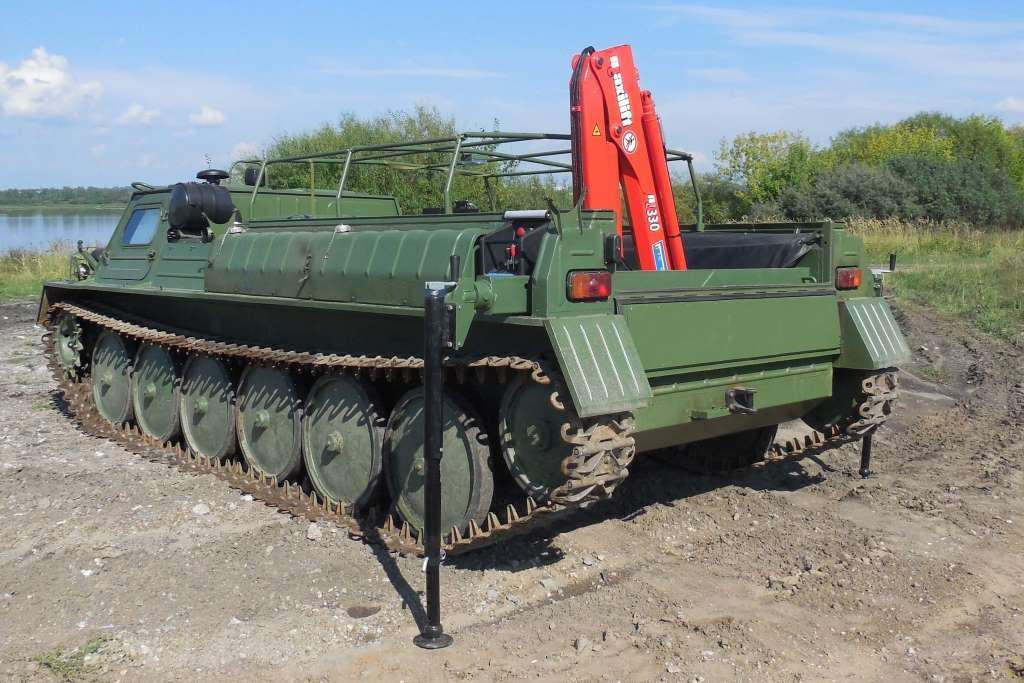

По типу грузозахвата КМУ делятся на 2 типа: с жесткой или с гибкой подвеской грузозахватного органа (тросовые КМУ). Главным преимуществом тросовых КМУ являются возможности опускания груза строго вертикально по прямой, возможность точного позиционирования груза, а также возможность производить работы с грузами, находящимися ниже уровня земли. Для обеспечения устойчивости при работе кран-манипулятор имеет две выдвижные опоры, которые в транспортном положении задвигаются в габарит корпуса и откидываются вверх, не создавая тем самым дополнительное сопротивление движению машины по бездорожью.
Конкретное же сочетание "шасси - марка манипулятора" определяется исходя из пяти основных критериев:
- грузоподъемности вездехода;
- максимального вылета стрелы;
- предельного веса груза;
- возможности установки КМУ;
- здравого смысла.

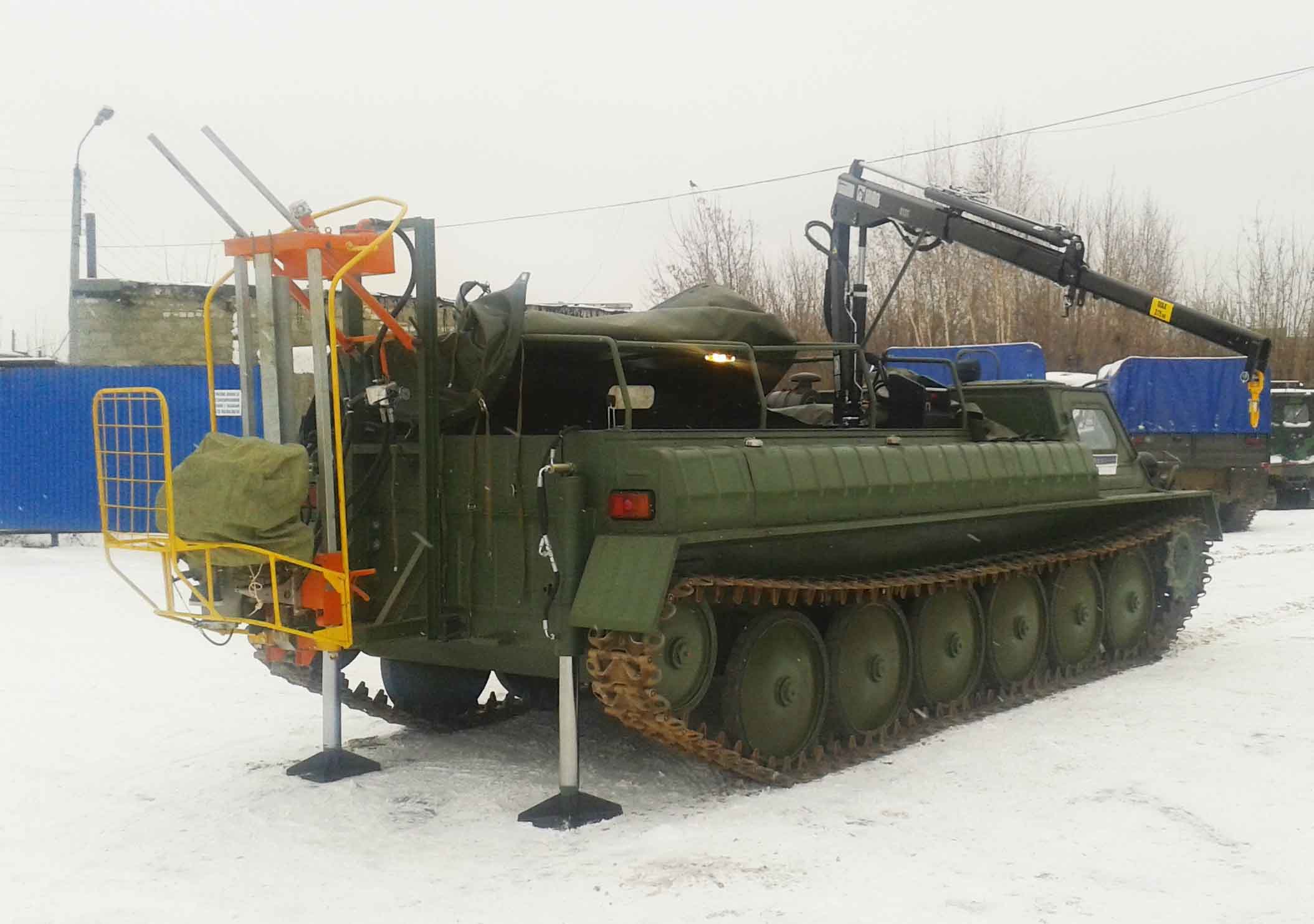

Для увеличения возможностей на ГАЗ-34039 с КМУ может быть установлено дополнительное оборудование: гусек, лебедка, расширенные выносные опоры, навесное оборудование (ротатор, захват, бур). Наши специалисты помогут вам подобрать максимально подходящий вариант КМУ, спроектировать конечный продукт, как только вы определитесь с требованиями к вашей крано-манипуляторной установке.
Технические характеристики | |
---|---|
Снаряженная масса (без водителя), кг
|
4500 |
Грузоподъемность на плотных грунтах / на слабонесущих грунтах, кг
|
1300 |
Количество мест (с водителем) / спальных мест
|
2 / - |
Максимально допустимая масса буксируемого прицепа, кг
|
2000 |
База, колея, дорожный просвет, мм
|
3600 / 2160 / 400 |
Габаритные размеры: длина / ширина / высота, мм
|
5720 / 2540 / 2900 |
Эксплуатационные | |
Ёмкость топливных баков, л
|
370 |
Запас хода по топливу с полной заправкой по шоссе, км
|
900 |
Максимальная скорость на твёрдой поверхности / на воде, км/ч
|
50 / 4-5 |
Среднее удельное давление на грунт, кПа ( кг / см² )
|
21,4 (0,214) |
Преодолеваемый подъём на твердом сухом грунте, град
|
35° |
Допускаемый боковой крен на твердом грунте ( без груза ), град
|
25° |
Минимальный радиус поворота, м
|
2,2 |
Системы управления | |
Управление поворотом
|
Рычажного типа |
Двигатель | |
Модель / тип / число цилиндров / мощность / объем
|
Д-245.12 С / Турбодизель / Р 4 / 80кВт (108,8 л.с.) / 4,75 л |
Трансмиссия | |
Сцепление
|
Постоянно замкнутое, сухое, однодисковое |
Коробка передач
|
5-и ступенчатая, механическая, синхронизированная |
Главная передача
|
Одноступенчатая, коническая, со спиральными зубьями |
Бортовые передачи
|
Одноступенчатые с цилиндрическими шестернями |
Бортовые фрикционы
|
Многодисковые бортовые фрикционы, сухие, со стальными дисками |
Ходовая часть | |
Подвеска
|
Независимая, торсионная |
Ведущие колёса
|
Двухвенечные, цевочного зацепления |
Опорные катки
|
Одинарные |
Направляющие колёса
|
Подвесные, одинарные |
Базовая комплектация
Вездеход, модель | ГАЗ-34039-23 (Грузопассажирская, г/п 1,5 т, 12 мест, цвет-зелёный) |
Кузов | Двухдверная кабина, грузопассажирский отсек - однослойный тент с открывающимся задним бортом |
Посадочные места / спальные места | В кабине 2 места |
Управление поворотом | Рычажное управление |
Двигатель | Д-245.12 С / Турбодизель / Р 4 / 80кВт (108,8 л.с.) / 4,75 л |
Коробка передач | 5-и ступенчатая, синхронизированная, механическая |
Предпусковой подогреватель двигателя | ПЖБ-18 |
Водооткачивающий насос | 1 (в моторном отсеке) |
Аварийно-вентиляционный люк | В кабине водителя - 2 |
Электрооборудование | Сеть - 24 В, АКБ 6 СТ-75 (две); гнездо под переноску (24 В) |
Доп. освещение | Фара-прожектор на кабине водителя, управление из кабины |
Бревно самовытаскивания | Места крепления, без бревна (бревно - под заказ) |
Цепь самовытаскивания | Под заказ |
Гусеницы в базовой комплектации | Имеются крепления под трос и трос |
Ремни безопасности | Под заказ |
Гусеницы в базовой комплектации | Гусеницы ОШ шириной 390 мм |
Каток «ледоруб» | для удаления сырого снега и наледи с гусеницы ОШ (под заказ) |
Варианты комплектаций | По согласованию с Заказчиком |
Гусеницы РМШ, 390 мм | ГАЗ-34039-22 |
Комплектацию и Цену на снегоболотоходы просим Вас уточнять по тел. 8(800) 555-05-91 (по РФ бесплатно) или по эл. Почте: vezdehod@ooostm.ru. Корпоративные клиенты имеют возможность приобрести снегоболотоходы на специальных условиях.
Доп. опции
Итоговый перечень опций, оборудования, количество мест для проживания, степень комфорта и прочие детали, согласовываются на стадии обсуждения Технического задания и зависит от пожеланий Заказчика, и возможной корректировки их, исходя из нашего опыта и конструкционных ограничений снегоболотохода. Цены рассчитываются на момент утверждения заявки.
Опции (не входят в базовую комплектацию, устанавливаются за доп. плату) | Примечание |
Пакет "Север" | |
---|---|
Автономный воздушный отопитель кабины | Под заказ |
Доп. теплошумоизоляция | —"— |
Система подогрева дизельного топлива ( подогреватели фильтров, топливозаборников, топливной магистрали) | —"— |
Усиление, безопасность | |
Система подогрева дизельного топлива ( подогреватели фильтров, топливозаборников, топливной магистрали) | —"— |
Усиление корпуса (лобовой лист; днища, борта, крыши) | —"— |
Установка Бампера, Дуг безопасности, веткоотбойников из профильной трубы или тросовых | —"— |
Защита стёкол, проблескового маячка от внешнего воздействия | —"— |
Разваривание торсионных труб швеллерами, усиление подвески и ступиц опорных катков | —"— |
Усиленные торсионные валы | —"— |
Ремни безопасности | —"— |
Каток («ледоруб», предназначенный для удаления сырого снега и наледи с гусеницы ОШ) | —"— |
Искрогаситель | —"— |
Автоматическая система пожаротушения моторно-трансмиссионного отсека, огнетушители | —"— |
Доп. оборудование | |
Дополнительные фары на крыше и внешнее освещение по периметру машины (возможно светодиодное исполнение) | —"— |
Преобразователь напряжения 24 В в 220 В | —"— |
Проблесковый маячок | —"— |
Селекторная связь между кабиной водителя и пассажирским салоном | —"— |
Электрические вентиляторы системы охлаждения ( 2 штуки ) | —"— |
Коробка отбора мощности | —"— |
Охранные системы, аудио, видео, DVD, навигаторы, спутниковая связь, датчики места нахождения техники и т.д. | —"— |
ГАЗ-34039 может быть укомплектован различным доп.оборудованием | Согласно тех. задания Заказчика |
Комфорт | |
Комфортабельные сиденья | —"— |
Кондиционер | —"— |
Подогрев сидений | —"— |
Внешний вид | |
Окраска вездехода в выбранный цвет; Нанесение фирменных логотипов | —"— |
