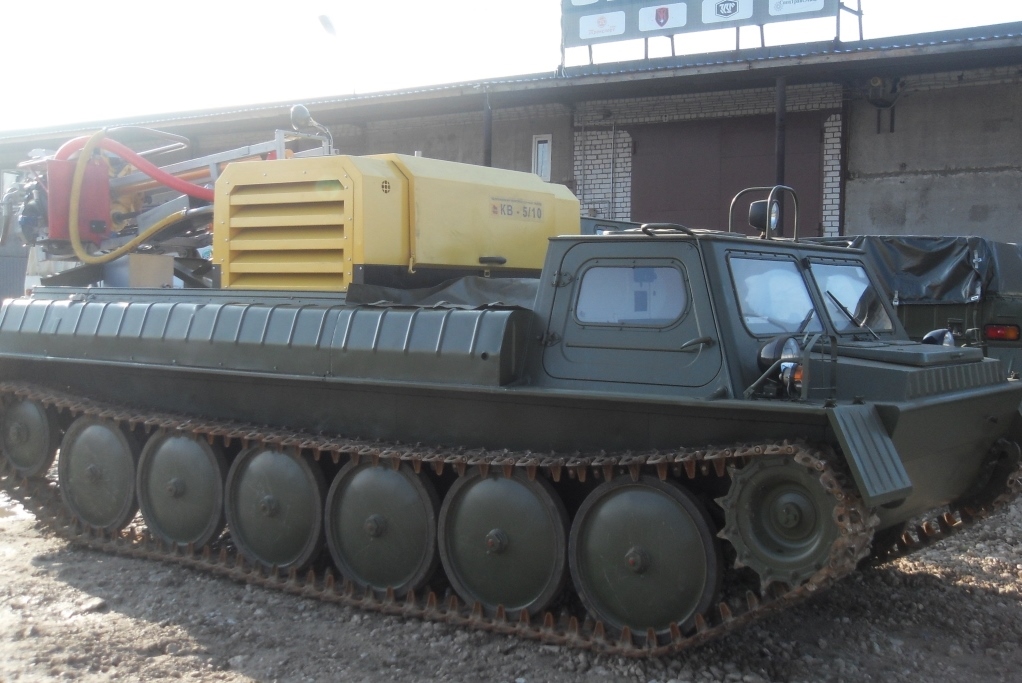

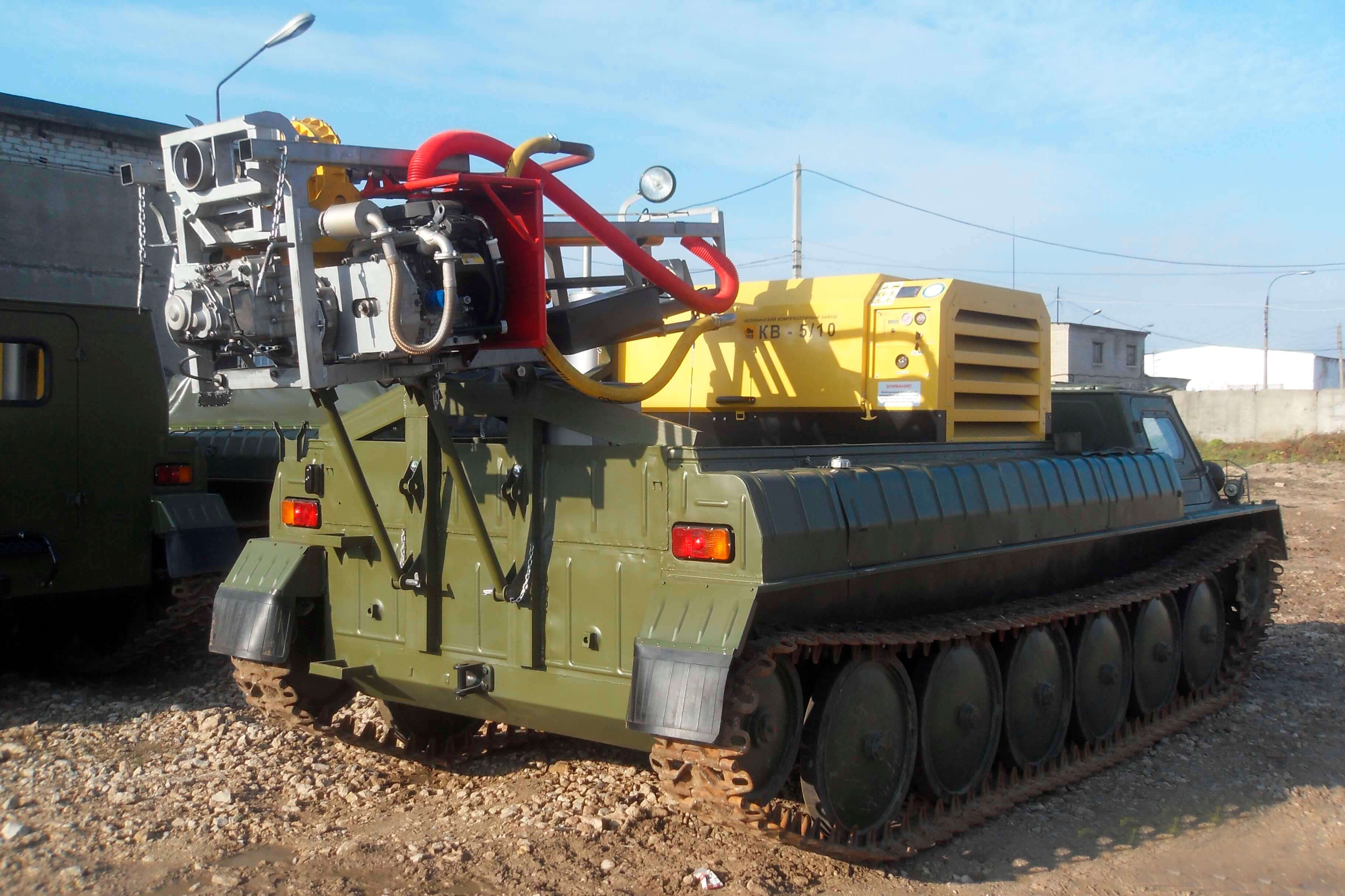

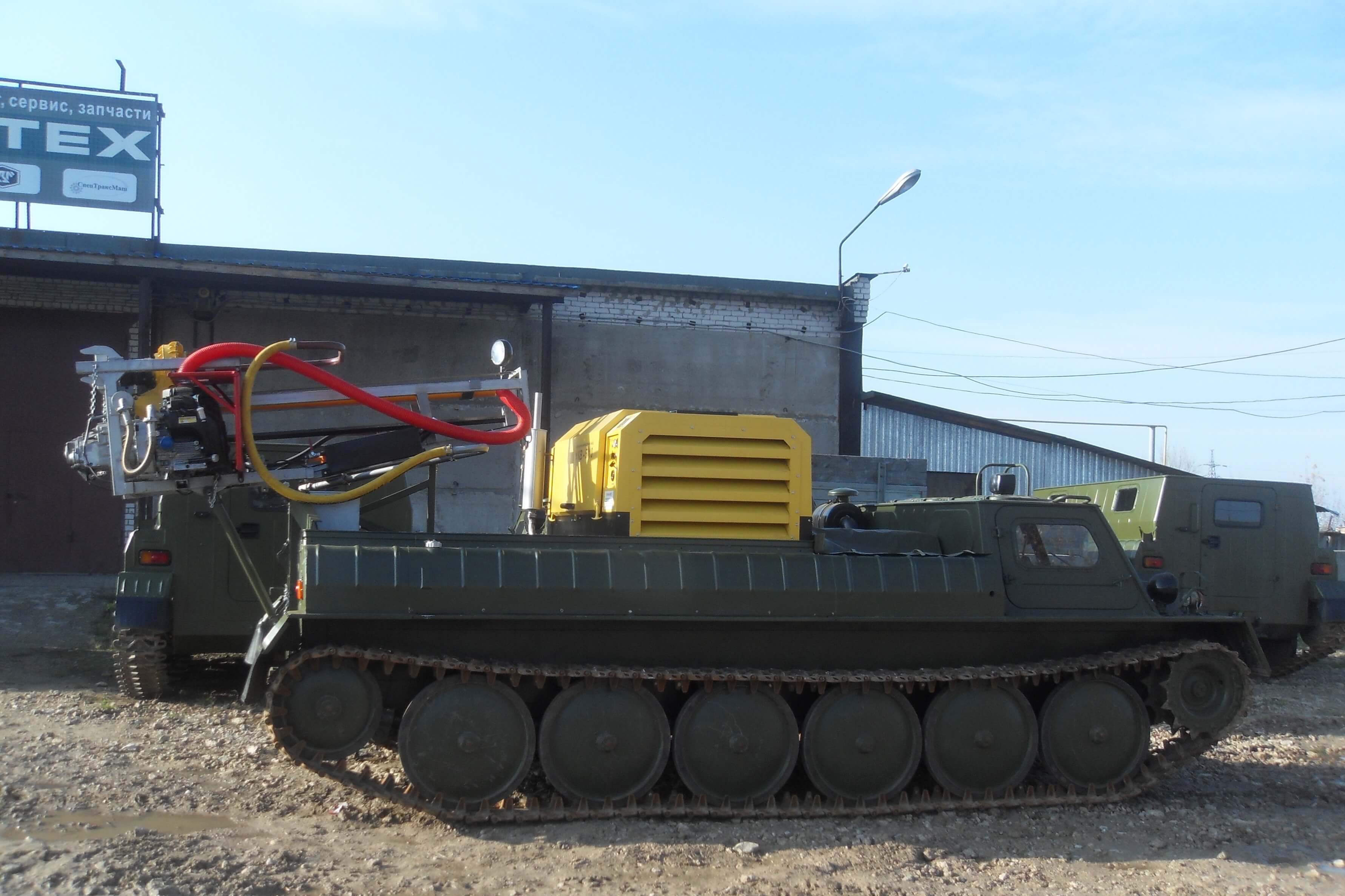

ГАЗ-34039 с УБШМ 1-20 и с КВ-5/10П представляют собой гусеничный снегоболотоход высокой проходимости с металлическим сварным, герметичным корпусом, с 2-ух местной кабиной, моторным отделением моторным отделением и грузовым кузовом, оснащённым буровой установкой УБШМ 1-20 и с компрессорной дизельной установкой КВ-5/10П.

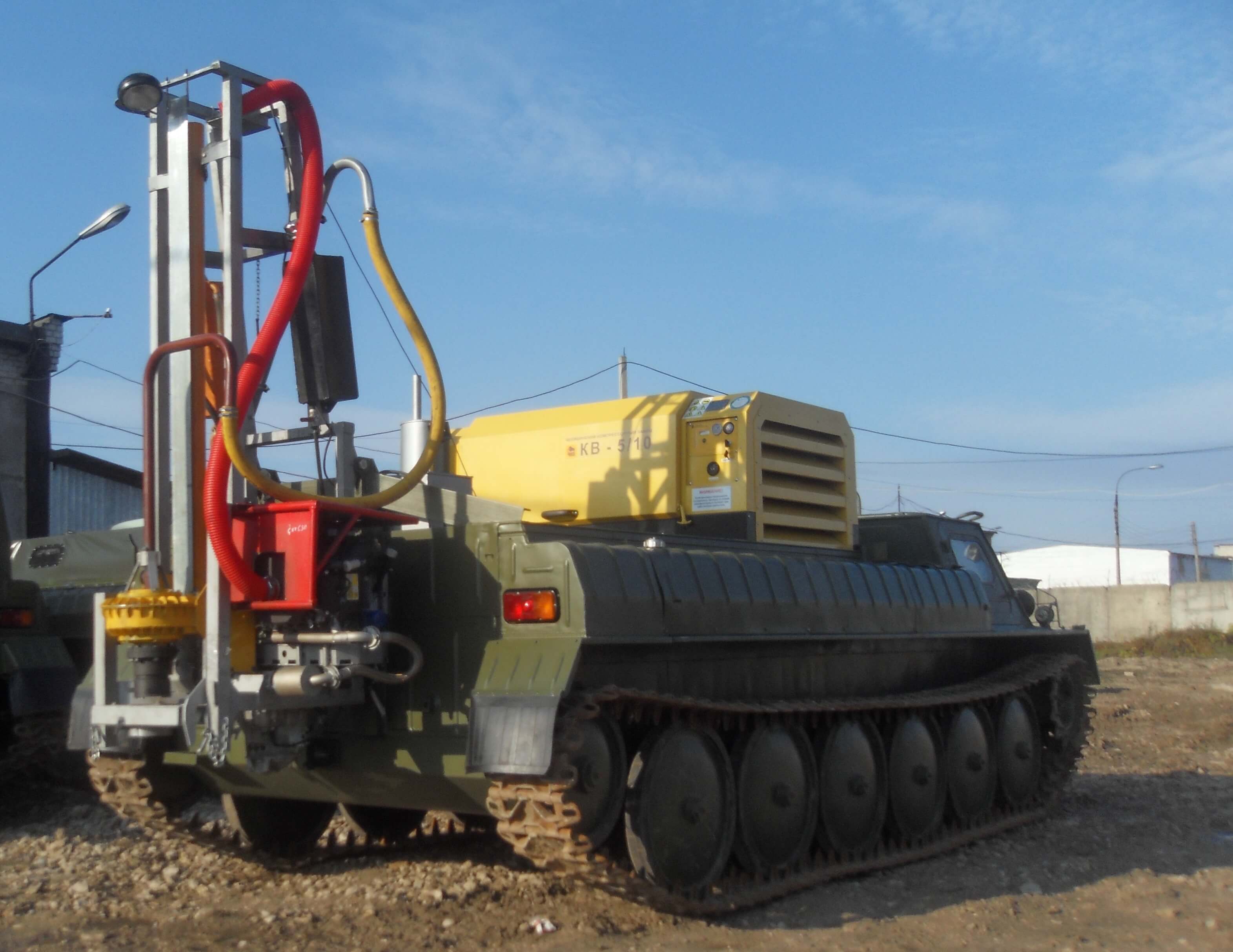

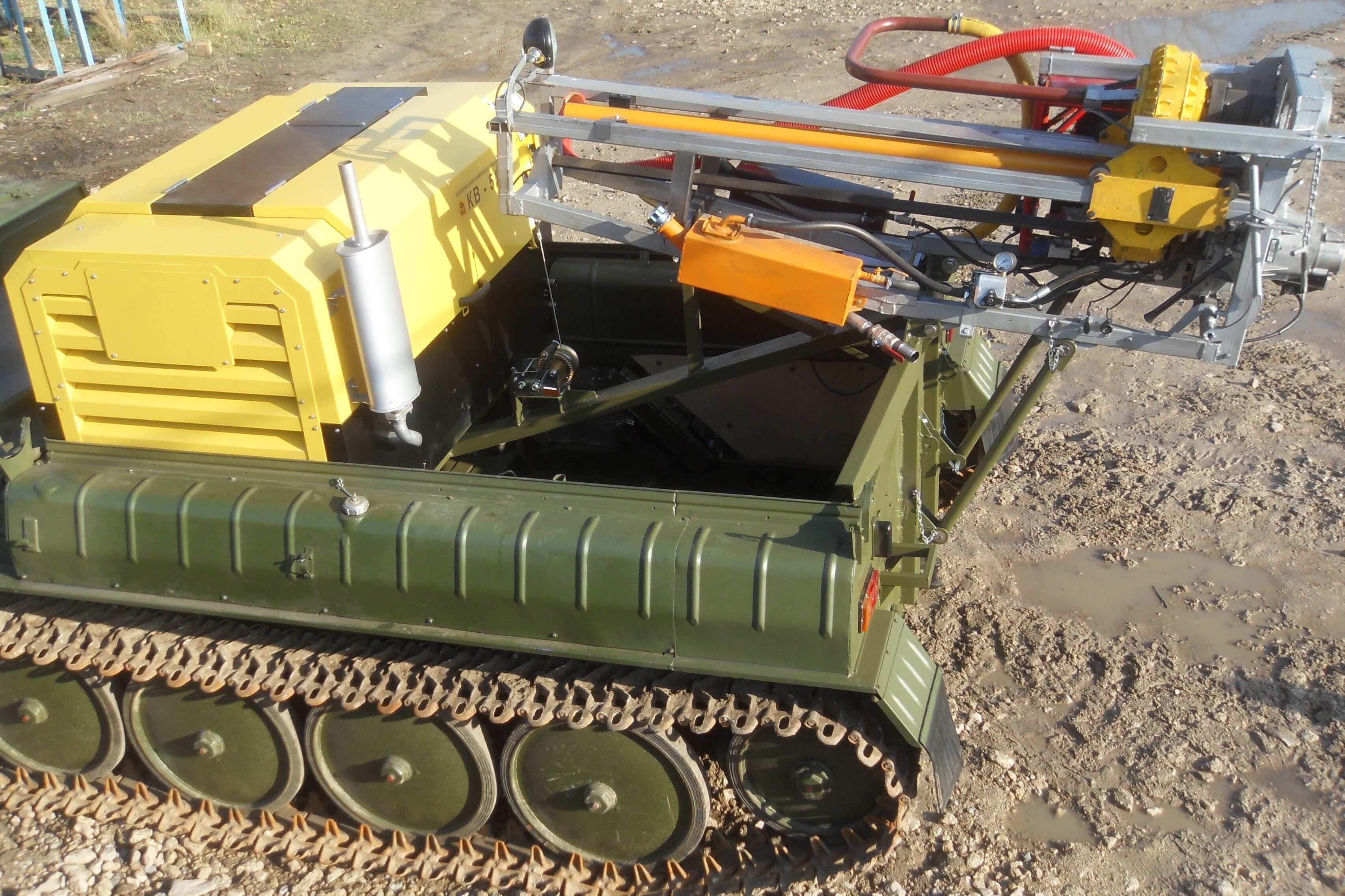

Буровая установка УБШМ 1-20 предназначена для бурения вертикальных скважин шнековым и колонковым способом с промывкой и без промывки в грунтах 1-4 категорий и неустойчивых породах и колонковым способом с промывкой в грунтах до 8 категории при проведении инженерно-геологический изысканий в труднодоступных районах или стесненных условиях.
Преимущества буровой установки УБШМ 1-20:
- малая масса и габариты;
- простота и надежность конструкции;
- большие по сравнению с УБШМ-1-13 крутящий момент и ход подачи вращателя;
- возможность монтажа на различные транспортные базы;
- возможность использования в труднодоступных районах или стесненных условиях;
- возможность дооснащения комплектами для бурения с продувкой / промывкой;
- возможность бурения пневмоударным инструментом;
- возможность дооснащения оборудованием для проведения полевых испытаний грунтов статическим зондированием — МВЗ-01.
Глубина бурения, макс., м | |
— шнеками дм. 70 мм | 50 |
— шнеками дм. 85 мм | 40 |
— шнеками дм. 150 мм | 12 |
Ход вращателя, мм | 1750 |
Подача вращателя | гидроцилиндр |
Усилие подачи вращателя, кН (кгс) | |
— при давлении на забой (ном./макс.) | 8 (800)/13 (1300) |
— при подъеме колонны (ном./макс.) | 13 (1300)/30 (3000) |
Рабочее давление в гидросистеме (ном./макс.), МПа, (кгс/см2) | 5,5 (55)/10 (100) |
Скорость перемещения вращателя при подъеме и опускании колонны, м/с | 0…0,28 |
Число ступеней коробки передач | 5+реверс |
Максимальный крутящий момент, Н*м (кгс*м) | 2200 (220) |
Привод вращателя и насоса гидросистемы ДВС | двухцилиндровый, четырехтактный бензиновый с воздушным охлаждением |
OHV мощность, кВт (л.с.), не менее | 14,7 (20) |
Габаритные размеры буровой установки, мм, не более (ДхШхВ) | 1050х1100х2600 |
Обслуживающий персонал. человек | 2 |
Масса установки (без транспортной базы, ЗИП и рабочей жидкости в гидросистеме), кг, не более | 400 |
КОМПРЕССОРНАЯ УСТАНОВКА КВ-5/10П
На снегоболотоходе установлена дизельная компрессорная установка КВ-5/10П предназначенная для работы до пяти отбойных молотков, двух перфораторов и других пневмоинструментов.
В своей конструкции имеет охладитель воздуха, влагомаслоотделитель и лубрикатор (опционно). Данные новшества позволяют работать с пневмоинструментом при минусовых температурах окружающего воздуха. При эксплуатации компрессорной установки при температуре окружающей среды от минус 5 до минус 35оС необходима установка предпускового подогревателя типа ПЖД.
Обладает исключительно низким уровнем шума.
Марка двигателя - F03 L 2011 Deutz
Мощность номинальная - 14,7 (20)
Емкость топливного бака - 72 л
Уровень звукового давления - 79 дБА
Габаритные размеры установки: Д*Ш*В - 1050х1100х2600 мм
Полная Масса установки - 800 кг
ТРАНСПОРТИРОВАНИЕ
ГАЗ-34039 (снаряженная масса - 5100 кг; габаритные размеры: длина - 6920 мм, ширина - 2540 мм, высота - 2175 мм) на большие расстояния может транспортироваться в кузове автомобилей типа КАМАЗ, МАЗ, а также авиа, железнодорожным и водным транспортом. Наша организация поможет Вам грамотно решить все вопросы связанные с доставкой (в том числе и международной).
РЕГИСТРАЦИЯ
ГАЗ-34039 полностью соответствует требованиям ТР ТС 010/2011 (Технического регламента Таможенного Союза «О безопасности машин и оборудования»).На территории Российской Федерации гусеничные тягачи регистрируется в органах Гостехнадзора субъектов РФ.
Технические характеристики | |
---|---|
Снаряженная масса (без водителя), кг
|
6100 |
Грузоподъемность на плотных грунтах, кг
|
300 |
Количество мест (с водителем) / спальных мест
|
2 / - |
Максимально допустимая масса буксируемого прицепа, кг
|
2000 |
База, колея, дорожный просвет, мм
|
3600 / 2160 / 400 |
Габаритные размеры: длина / ширина / высота, мм
|
6920 / 2540 / 3200 |
Эксплуатационные | |
Ёмкость топливных баков, л
|
370 |
Запас хода по топливу с полной заправкой по шоссе, км
|
900 |
Максимальная скорость на твёрдой поверхности / на воде, км/ч
|
50 / 4-5 |
Преодолеваемый подъём на твердом сухом грунте, град
|
35° |
Допускаемый боковой крен на твердом грунте ( без груза ), град
|
25° |
Минимальный радиус поворота, м
|
2,2 |
Системы управления | |
Управление поворотом
|
Рычажного типа |
Двигатель | |
Модель / тип / число цилиндров / мощность / объем
|
Д-245.12 С / Турбодизель / Р 4 / 80кВт (108,8 л.с.) / 4,75 л |
Трансмиссия | |
Сцепление
|
Постоянно замкнутое, сухое, однодисковое |
Коробка передач
|
5-и ступенчатая, механическая, синхронизированная |
Главная передача
|
Одноступенчатая, коническая, со спиральными зубьями |
Бортовые передачи
|
Одноступенчатые с цилиндрическими шестернями |
Бортовые фрикционы
|
Многодисковые бортовые фрикционы, сухие, со стальными дисками |
Ходовая часть | |
Подвеска
|
Независимая, торсионная |

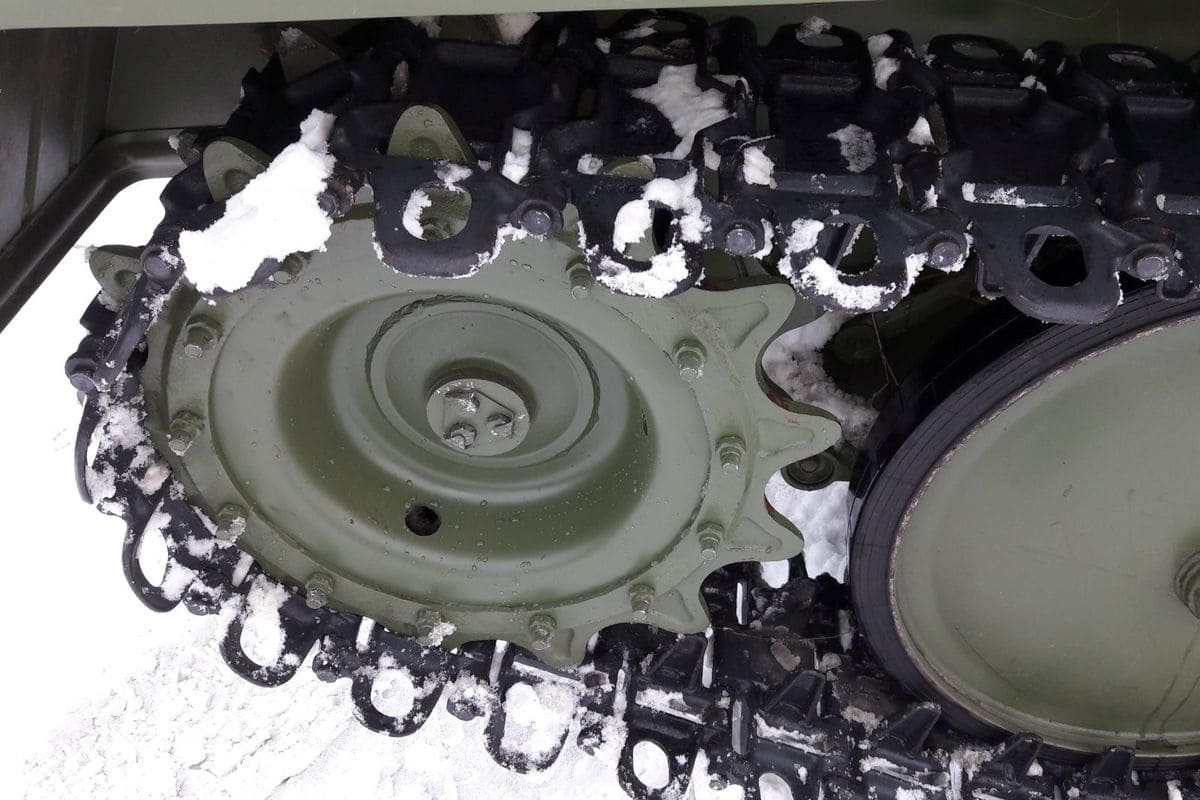

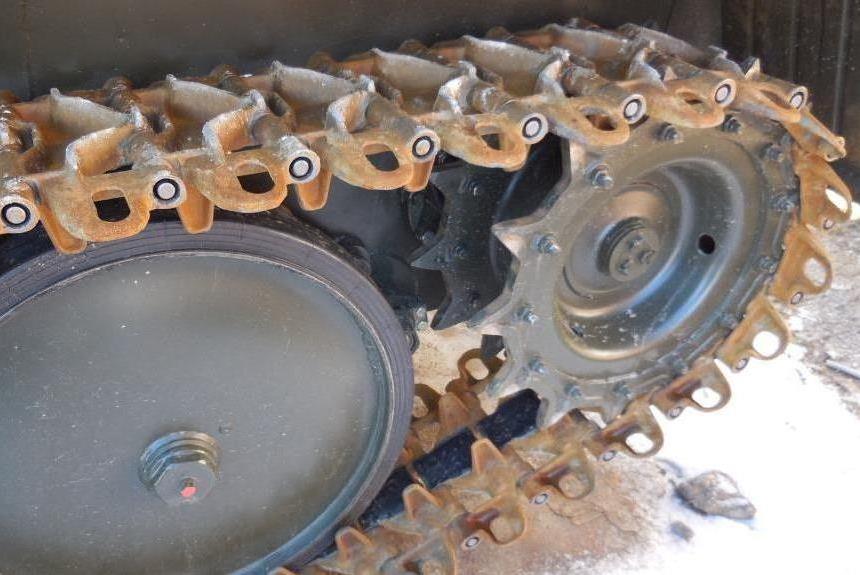

Ведущие колёса
|
Двухвенечные, цевочного зацепления |
Опорные катки
|
Одинарные |
Направляющие колёса
|
Подвесные, одинарные |
Базовая комплектация
Вездеход, модель | ГАЗ-34039 с УБШМ 1-20 и с КВ-5/10П (Грузопассажирская, г/п 0,2 т, 2 места, цвет-зелёный) |

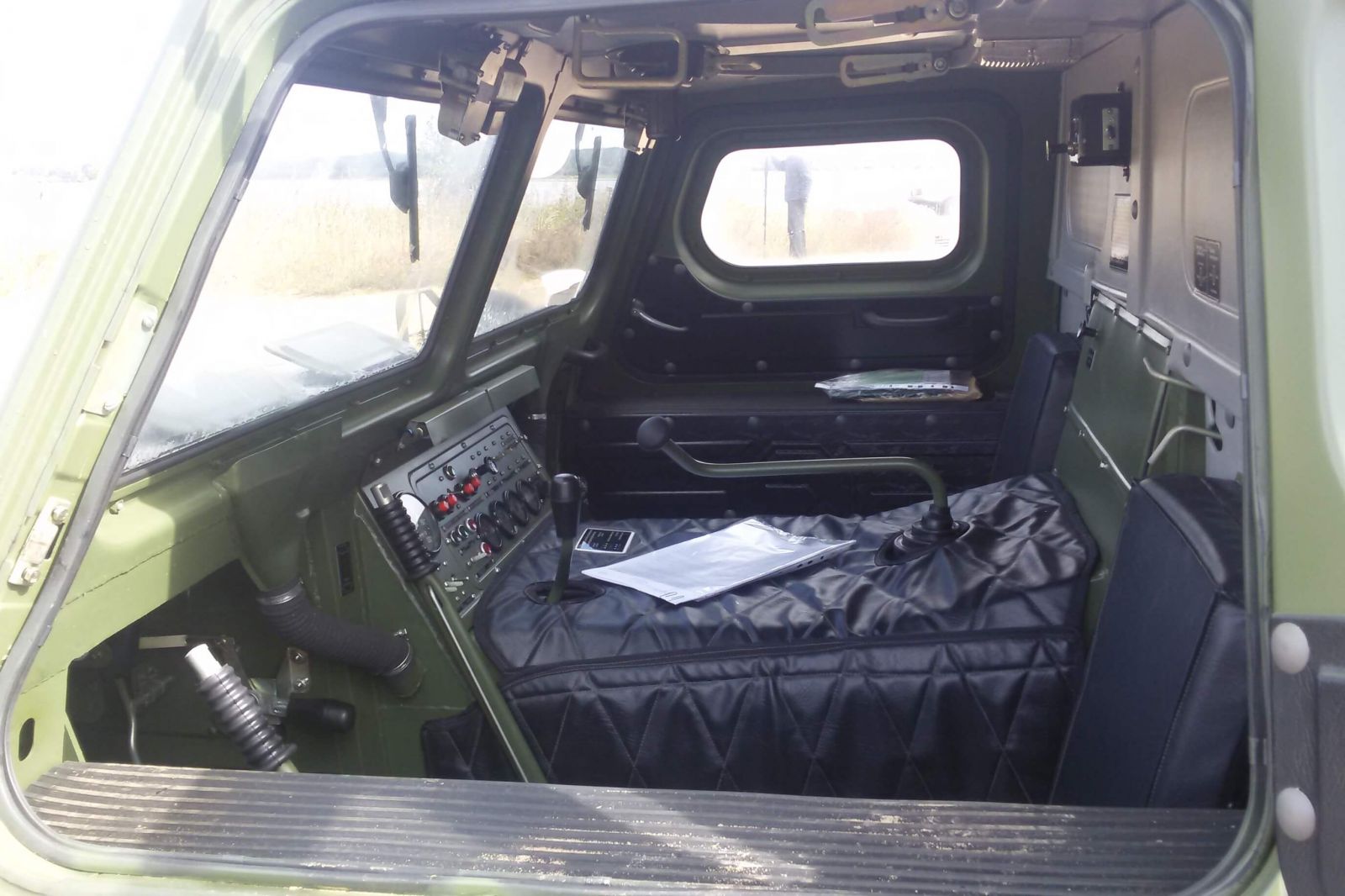

Кузов | Двухдверная кабина, грузовой отсек с открывающимся задним бортом |
Посадочные места / спальные места | В кабине 2 места / - |
Управление поворотом | Рычажное управление |
Двигатель | Д-245.12 С / Турбодизель / Р 4 / 80кВт (108,8 л.с.) / 4,75 л |
Коробка передач | 5-и ступенчатая, синхронизированная, механическая |
Предпусковой подогреватель двигателя | ПЖБ-18 |
Водооткачивающий насос | 1 (в моторном отсеке) |
Аварийно-вентиляционный люк | В кабине водителя - 2 |
Электрооборудование | Сеть - 24 В, АКБ 6 СТ-75 (две); гнездо под переноску (24 В) |
Доп. освещение | Фара-прожектор на кабине водителя, управление из кабины |
Бревно самовытаскивания | Места крепления, без бревна (бревно - под заказ) |
Цепь самовытаскивания | Под заказ |
Трос | Имеются крепления под трос и трос |
Ремни безопасности | Под заказ |

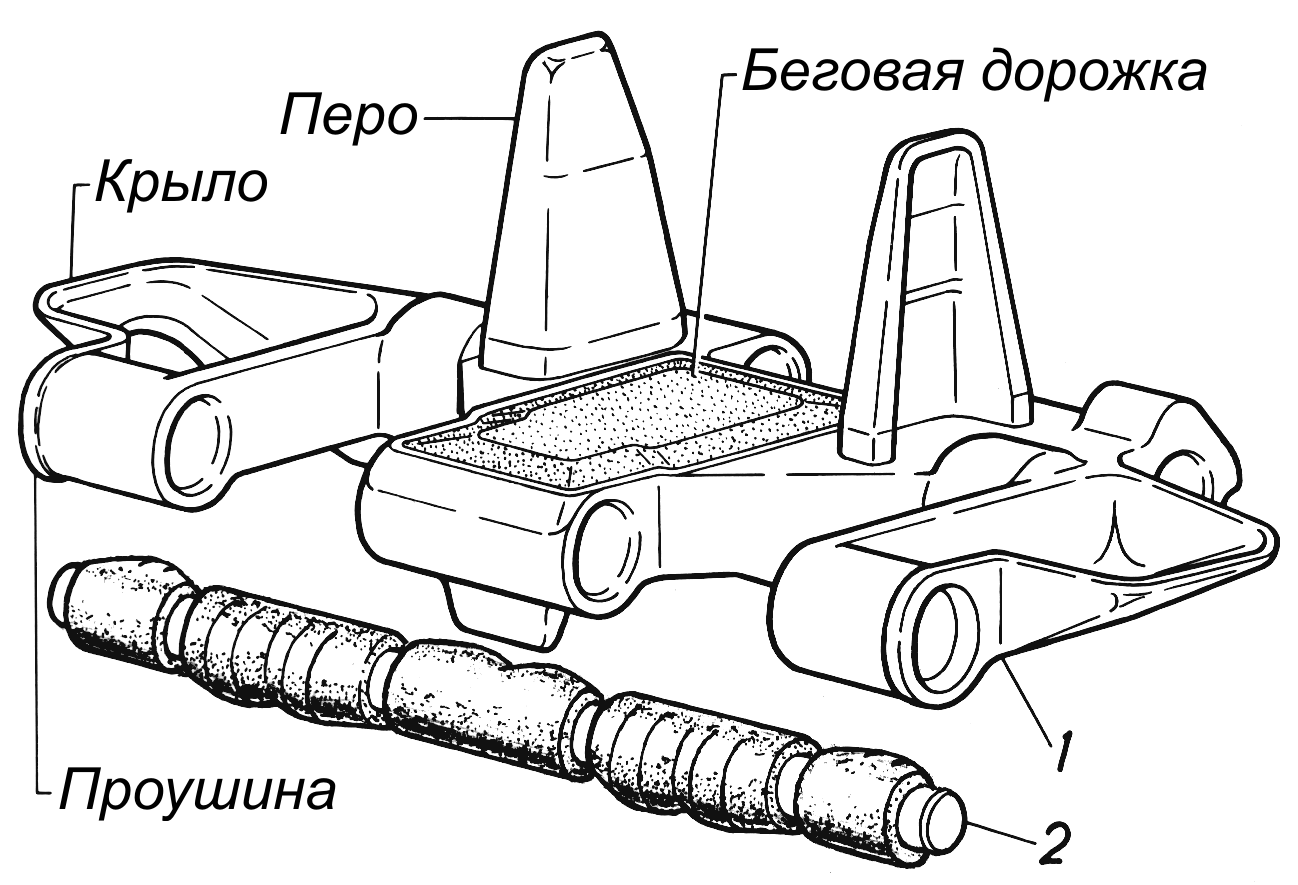

Гусеницы в базовой комплектации | Гусеницы ОШ шириной 390 мм (ГАЗ-34039-23) |
Каток «ледоруб» | для удаления сырого снега и наледи с гусеницы ОШ (под заказ) |
Варианты комплектаций | По согласованию с Заказчиком |

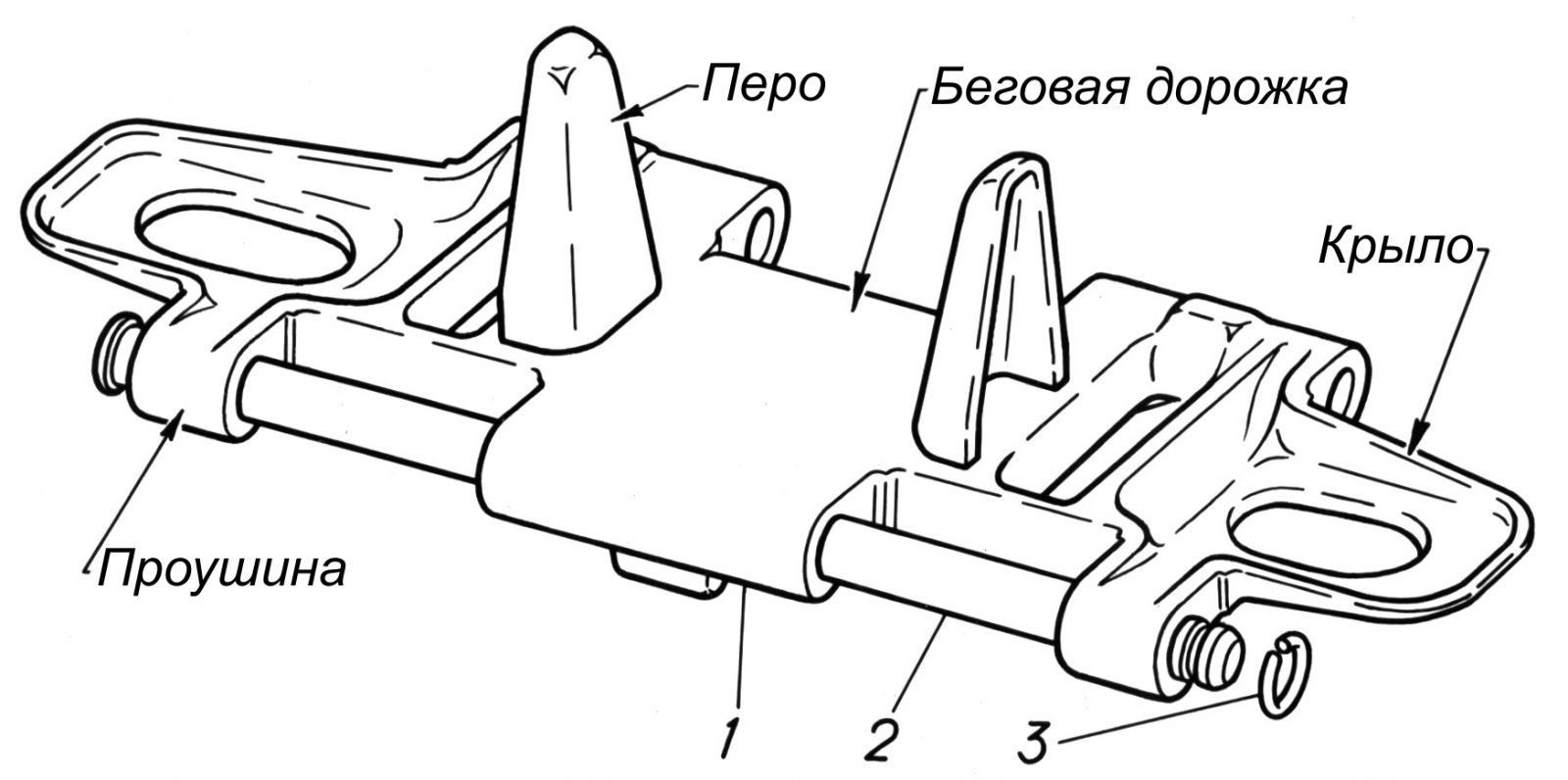

Гусеницы РМШ, 390 мм | ГАЗ-34039-22 |
Комплектацию и Цену на снегоболотоходы просим Вас уточнять по тел. 8(800) 555-05-91 (по РФ бесплатно) или по эл. Почте: vezdehod@ooostm.ru. Корпоративные клиенты имеют возможность приобрести снегоболотоходы на специальных условиях.
Доп. опции
Итоговый перечень опций, оборудования, количество мест для проживания, степень комфорта и прочие детали, согласовываются на стадии обсуждения Технического задания и зависит от пожеланий Заказчика, и возможной корректировки их, исходя из нашего опыта и конструкционных ограничений снегоболотохода. Цены рассчитываются на момент утверждения заявки.
Опции (не входят в базовую комплектацию, устанавливаются за доп. плату) | Примечание |
Пакет "Север" | |
---|---|
Автономный воздушный отопитель кабины | Под заказ |
Доп. теплошумоизоляция | —"— |
Система подогрева дизельного топлива ( подогреватели фильтров, топливозаборников, топливной магистрали) | —"— |
Усиление, безопасность | |
Лебедка (электрическая) в передней, задней части вездехода (с площадкой под лебёдку) | —"— |
Усиление корпуса (лобовой лист; днища, борта, крыши) | —"— |
Установка Бампера, Дуг безопасности, веткоотбойников из профильной трубы или тросовых | —"— |
Защита стёкол, проблескового маячка от внешнего воздействия | —"— |
Разваривание торсионных труб швеллерами, усиление подвески и ступиц опорных катков | —"— |
Усиленные торсионные валы | —"— |
Ремни безопасности | —"— |
Каток («ледоруб», предназначенный для удаления сырого снега и наледи с гусеницы ОШ) | —"— |
Искрогаситель | —"— |
Автоматическая система пожаротушения моторно-трансмиссионного отсека, огнетушители | —"— |
Доп. оборудование | |
Дополнительные фары на крыше и внешнее освещение по периметру машины (возможно светодиодное исполнение) | —"— |
Преобразователь напряжения 24 В в 220 В | —"— |
Проблесковый маячок | —"— |
Электрические вентиляторы системы охлаждения ( 2 штуки ) | —"— |
Ящик - пенал, установка крепления под инструмент, канистры, огнетушители, трос | —"— |
Охранные системы, аудио, видео, DVD, навигаторы, спутниковая связь, датчики места нахождения техники и т.д. | —"— |
ГАЗ-34039 может быть укомплектован различным доп.оборудованием | Согласно тех. задания Заказчика |
Комфорт | |
Комфортабельные сиденья | —"— |
Кондиционер | —"— |
Подогрев сидений | —"— |
Внешний вид | |
Окраска вездехода в выбранный цвет; Нанесение фирменных логотипов | —"— |
