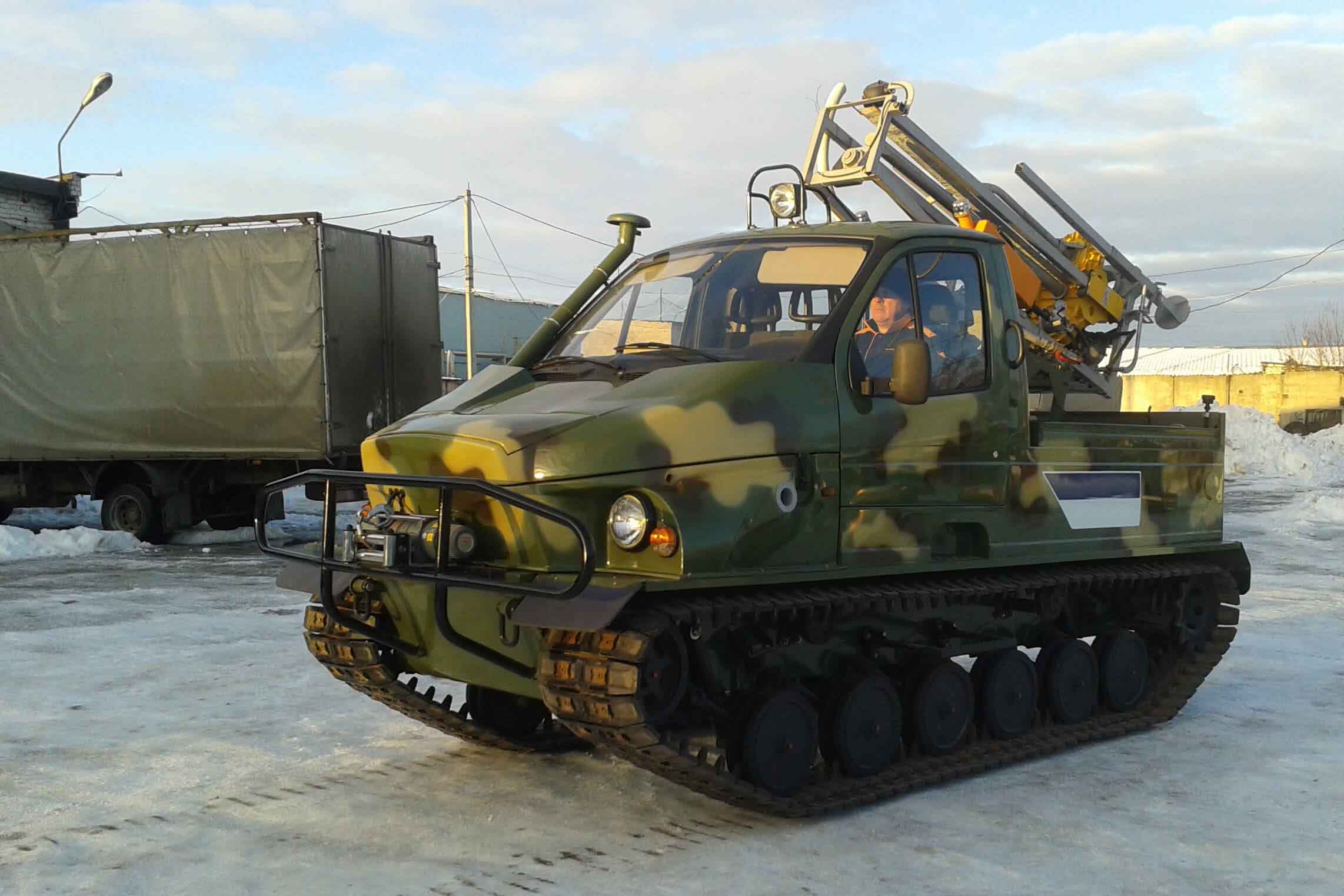

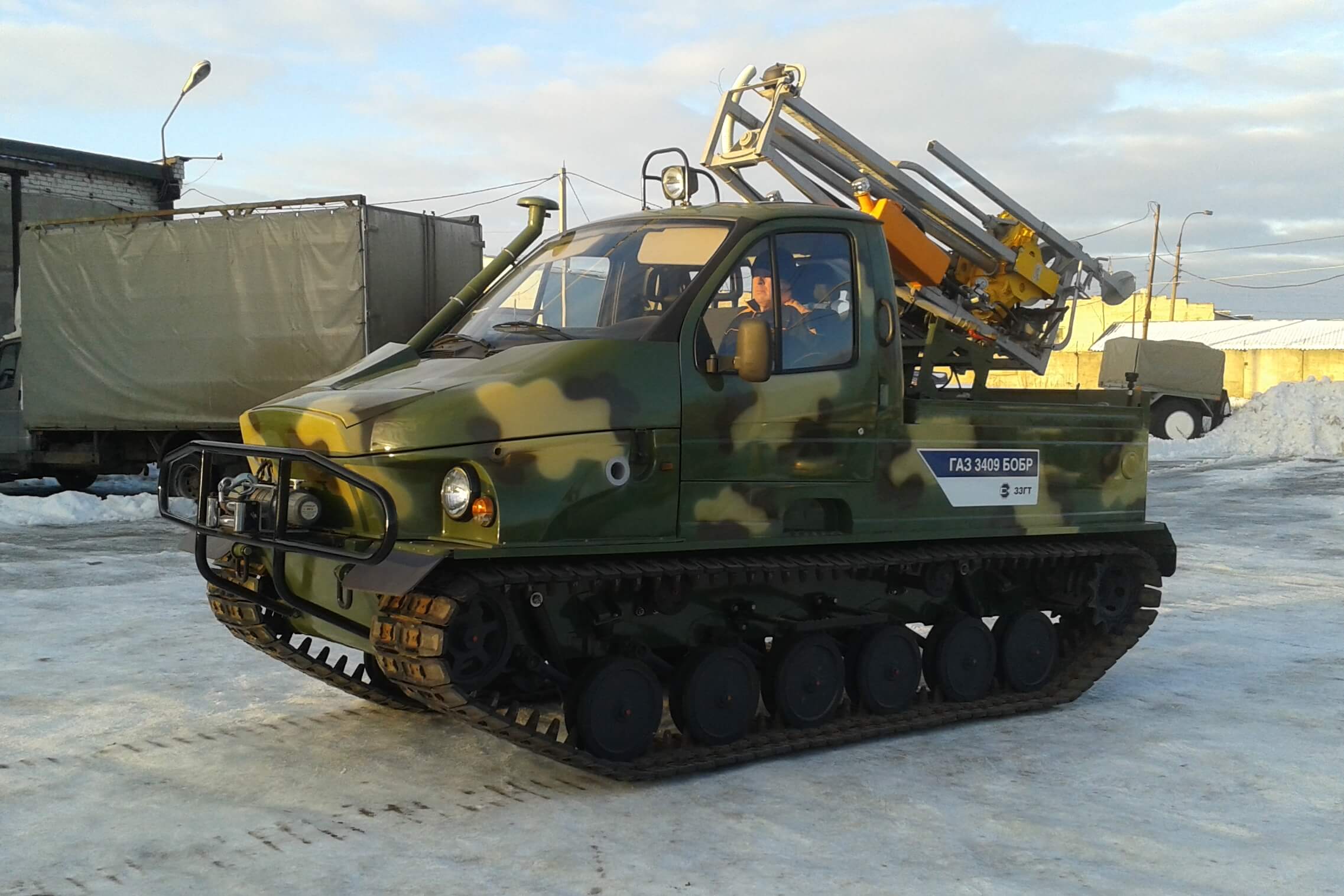

ГАЗ-34091 c УБШМ-1-20
ГАЗ-34091 Бобр представляет собой компактный гусеничный снегоболотоход высокой проходимости, имеющий сварной цельнометаллический водоизмещающий двухдверный корпус капотного типа, включающий 3-ёх местную кабину и тентованный кузов (габариты кузова 1780/1870/1400). Грузоподъёмность ГАЗ-34091 Бобр - 800 кг (без потери плавучести). Вездеход выпускается с отбором мощности или без него. (по выбору заказчика).
ГАЗ-34091 Бобр способен транспортировать груз или спецоборудование, а также буксировать прицеп массой до 1300 кг.
ГУСЕНИЧНЫЙ ДВИЖИТЕЛЬ

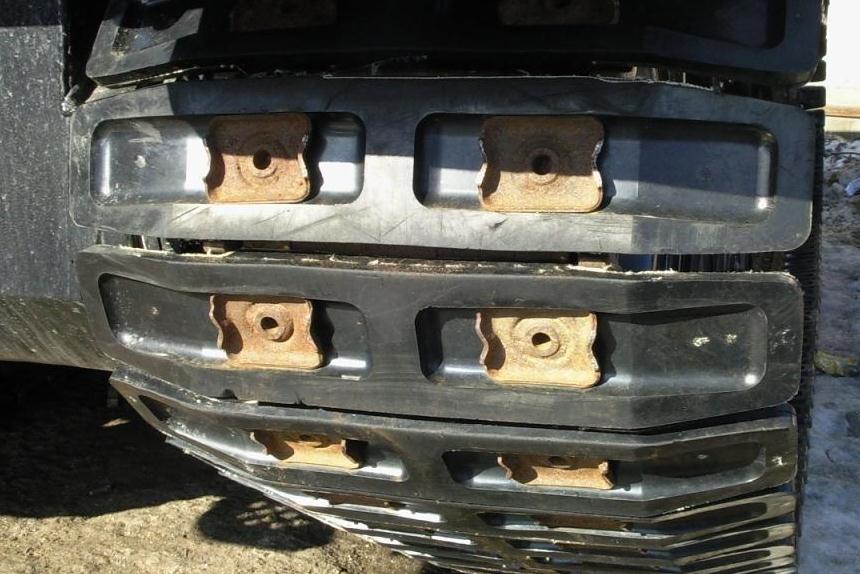

Гусеничный движитель с задним расположением ведущих колёс. На вездеходе устанавливается асфальтоходный гусеничный движитель с резинометаллическим шарниром и со съемными резиновыми башмаками.
Вездеход эксплуатируется по дорогам общего пользования, включая асфальтовые шоссе и при бездорожье. Удельное давление вездехода на почву 0,168 кг/см².

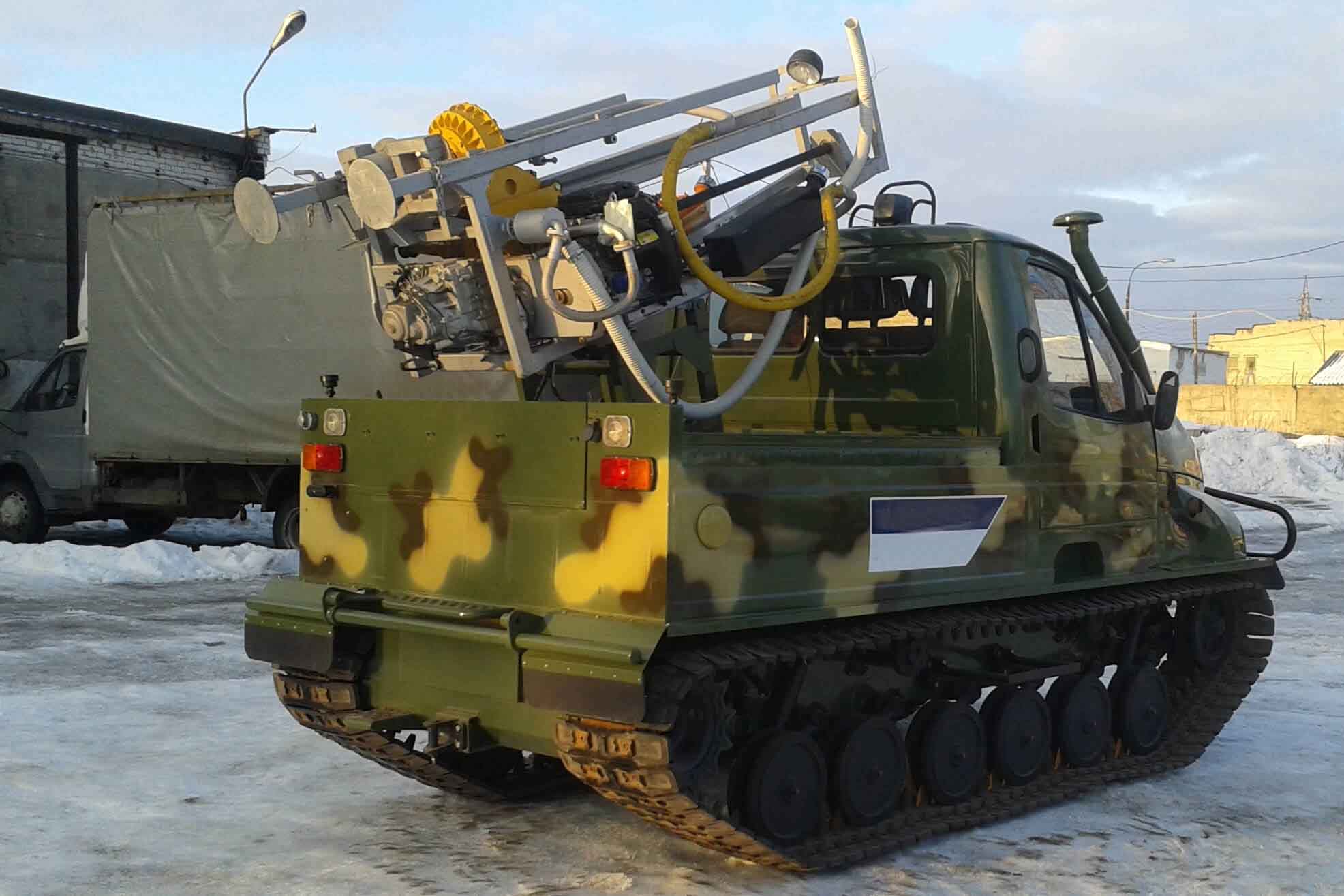

Буровая установка УБШМ 1-20 предназначена для бурения вертикальных скважин шнековым и колонковым способом с промывкой и без промывки в грунтах 1-4 категорий и неустойчивых породах и колонковым способом с промывкой в грунтах до 8 категории при проведении инженерно-геологический изысканий в труднодоступных районах или стесненных условиях.
Преимущества буровой установки УБШМ 1-20:
- малая масса и габариты;
- простота и надежность конструкции;
- большие по сравнению с УБШМ-1-13 крутящий момент и ход подачи вращателя;
- возможность монтажа на различные транспортные базы;
- возможность использования в труднодоступных районах или стесненных условиях;
- возможность дооснащения комплектами для бурения с продувкой / промывкой;
- возможность бурения пневмоударным инструментом;
- возможность дооснащения оборудованием для проведения полевых испытаний грунтов статическим зондированием — МВЗ-01.
Глубина бурения, макс., м | |
— шнеками дм. 70 мм | 50 |
— шнеками дм. 85 мм | 40 |
— шнеками дм. 150 мм | 12 |
Ход вращателя, мм | 1750 |
Подача вращателя | гидроцилиндр |
Усилие подачи вращателя, кН (кгс) | |
— при давлении на забой (ном./макс.) | 8 (800)/13 (1300) |
— при подъеме колонны (ном./макс.) | 13 (1300)/30 (3000) |
Рабочее давление в гидросистеме (ном./макс.), МПа, (кгс/см2) | 5,5 (55)/10 (100) |
Скорость перемещения вращателя при подъеме и опускании колонны, м/с | 0…0,28 |
Число ступеней коробки передач | 5+реверс |
Максимальный крутящий момент, Н*м (кгс*м) | 2200 (220) |
Привод вращателя и насоса гидросистемы ДВС | двухцилиндровый, четырехтактный бензиновый с воздушным охлаждением |
OHV мощность, кВт (л.с.), не менее | 14,7 (20) |
Габаритные размеры буровой установки, мм, не более (ДхШхВ) | 1050х1100х2600 |
Обслуживающий персонал. человек | 2 |
Масса установки (без транспортной базы, ЗИП и рабочей жидкости в гидросистеме), кг, не более |
400 |
ТРАНСПОРТИРОВАНИЕ
ГАЗ-34091 Бобр (снаряженная масса - 3400 кг; габаритные размеры: длина - 4625 мм, ширина - 2380 мм, высота - 2640 мм) на большие расстояния может транспортироваться в кузове автомобиля или прицепа, а также железнодорожным, морским, речным и воздушным транспортом. Наша организация поможет Вам грамотно решить все вопросы связанные с доставкой (в том числе и международной).
РЕГИСТРАЦИЯ
ГАЗ-3409 Бобр полностью соответствует требованиям ГОСТ Р 50943–2011 и ТР ТС 010/2011 (Технического регламента Таможенного Союза «О безопасности машин и оборудования»).
ГАЗ-3409 Бобр на территории Российской Федерации регистрируется в органах Гостехнадзора субъектов РФ.
Для управления гусеничного вездехода необходимо удостоверение тракториста-машиниста, выдаваемое Гостехнадзором, категории «Е».
Технические характеристики | |
---|---|
Снаряженная масса (без водителя), кг
|
3800 |
Грузоподъемность на плотных грунтах / на слабонесущих грунтах, кг
|
400 |
Количество мест (с водителем) / спальных мест
|
3 / - |
База, колея, дорожный просвет, мм
|
2500 / 1520 / 430 |
Габаритные размеры: длина / ширина / высота, мм
|
4625 / 2380 / 2640 |
Эксплуатационные | |
Ёмкость топливных баков, л
|
185 |
Запас хода по топливу с полной заправкой по шоссе, км
|
400 |
Максимальная скорость на твёрдой поверхности / на воде, км/ч
|
63 / 5 |
Преодолеваемый подъём на твердом сухом грунте, град
|
до 35° |
Допускаемый боковой крен на твердом грунте ( без груза ), град
|
до 25° |
Минимальный радиус поворота, м
|
2 |
Системы управления | |
Управление поворотом
|
Рычажного типа |
Стояночная тормозная система
|
Рычаги управления фиксируется собачками от кнопок рычагов управления |
Двигатель | |
Модель / тип / число цилиндров / мощность / объем
|
Cummins ISF 2.8 / дизельный с турбонаддувом / Р 4 / 130,5 л.с. / 2,8 л |
Трансмиссия | |
Сцепление
|
Постоянно замкнутое, сухое, однодисковое, демпферное с диафрагменной нажимной пружиной |
Коробка передач
|
5-ти ступенчатая, механическая |
Раздаточная коробка
|
2-х ступенчатая, механическая |
Главная передача
|
Однодисковая, коническая, со спиральными зубьями. Передаточное число 1,6 |
Бортовые передачи
|
Одноступенчатые с цилиндрическими шестернями, передаточное число 3,18 |
Бортовые фрикционы
|
Многодисковые бортовые фрикционы, сухие, со стальными дисками |

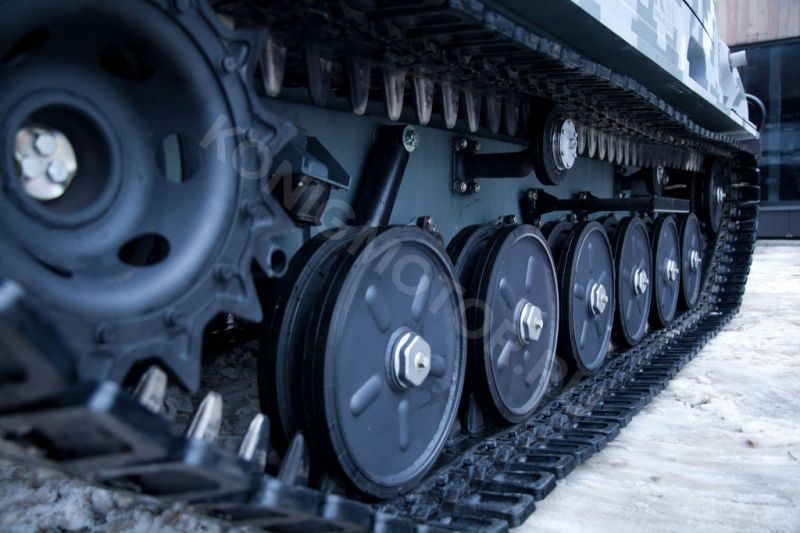

Ходовая часть | |
Подвеска
|
Независимая, торсионная, 6 опорных балансиров и 6 торсионов на каждый борт |
Ведущие колёса
|
Двухступенчатые, цевочного зацепления, толкающего типа, расположены в задней части корпуса |
Опорные катки
|
Сдвоенные, с обрезиненными ободами, 400х40 мм |
Направляющие колёса
|
Подвесные, сдвоенные, 400х40 мм (взаимозаменяемые с опорными катками), расположены спереди и крепится на балансире ленивца |
Амортизаторы
|
Гидравлические, телескопические, двухстороннего действия. Установлены на передние и задние опорные катки |
Базовая комплектация
Вездеход, модель | ГАЗ-34091 Бобр c УБШМ-1-20 (Грузопассажирская, 0,8 т, 3 места) |

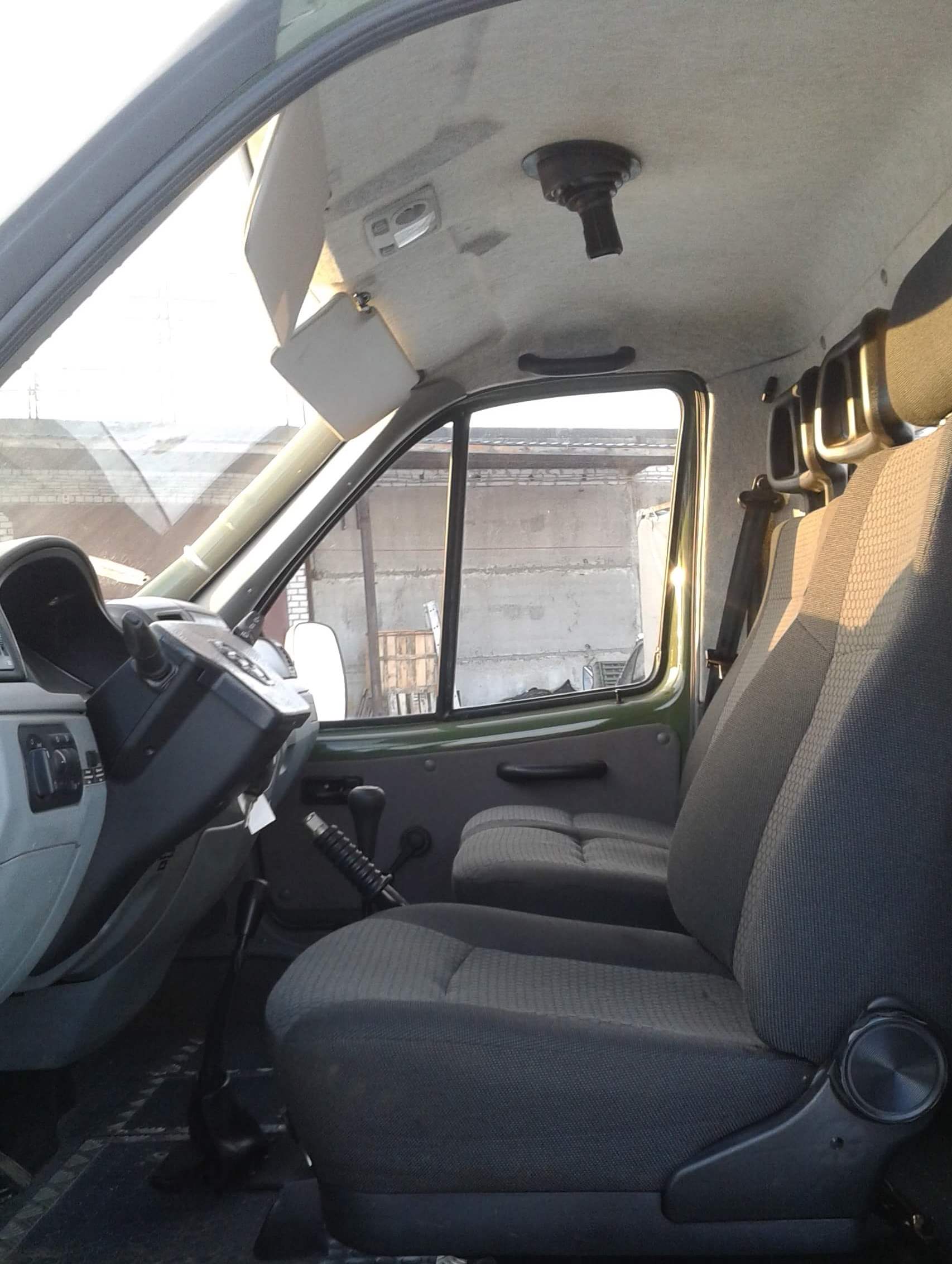

Кузов | Кабина - двух дверная, грузовой отсек - однослойный тент |
Посадочные места / спальные места | 3 места / - |
Управление поворотом | Рычажное управление с пневмовакуумным усилением |
Двигатель | Cummins ISF 2.8 / дизельный с турбонаддувом / Р 4 / 130,5 л.с. / 2,8 л |
Предпусковой подогреватель двигателя | ПЖД8Г или Д9 |
Водооткачивающий насос | 2 |
Кенгурин | Есть |
Электрооборудование | Сеть - 12 В, прикуриватель 12 В |
Доп. освещение | Фароискатель |
Ремни безопасности | Под заказ |
Гусеницы в базовой комплектации | Асфальтоходные гусеницы РМШ шириной 500 мм |
Комплектацию и Цену на снегоболотоходы просим Вас уточнять по тел. 8(800) 555-05-91 (по РФ бесплатно) или по эл. Почте: vezdehod@ooostm.ru. Корпоративные клиенты имеют возможность приобрести снегоболотоходы на специальных условиях.
Доп. опции
Итоговый перечень опций, оборудования, количество мест для проживания, степень комфорта и прочие детали, согласовываются на стадии обсуждения Технического задания и зависит от пожеланий Заказчика, и возможной корректировки их, исходя из нашего опыта и конструкционных ограничений снегоболотохода. Цены рассчитываются на момент утверждения заявки.
Опции (не входят в базовую комплектацию, устанавливаются за доп. плату) | Примечание |
Пакет "Север" | |
---|---|
Автономный воздушный отопитель | Под заказ |
Доп. теплошумоизоляция | —"— |
Система подогрева дизельного топлива ( подогреватели фильтров, топливозаборников, топливной магистрали) | —"— |
Усиление, безопасность | |
Лебедка (электрическая) задней части вездехода (с площадкой под лебёдку) | —"— |
Дуги безопасности, веткоотбойники из профильной трубы или тросовые | —"— |
Защита стёкол, фароискателей, проблескового маячка от внешнего воздействия | —"— |
Искрогаситель | —"— |
Автоматическая система пожаротушения моторно-трансмиссионного отсека, огнетушители | —"— |
Ремни безопасности | —"— |
Автоматическая подача звукового сигнала при движении задним ходом | —"— |
Доп. оборудование | |
Преобразователь напряжения 12 В в 220 В | —"— |
Дополнительный фароискатель, Проблесковый маячок | —"— |
Доп. топливные баки | —"— |
Охранные системы, аудио, видео, DVD, навигаторы, спутниковая связь, датчики места нахождения техники и т.д. | —"— |
Дополнительные фары на крыше и внешнее освещение по периметру машины (возможно светодиодное исполнение) | —"— |
Вездеход ГАЗ-34091 Бобр может быть укомплектован различным доп.оборудованием | Согласно тех. задания Заказчика |
Комфорт | |
Кондиционер | —"— |
Подогрев сидений | —"— |
Внешний вид | |
Окраска вездехода в выбранный цвет; Нанесение фирменных логотипов | —"— |
