СТМ-1993.20
Плавающий 8-и местный вездеход. ДВС: CUMMINS ISF 2.8 / Турбодизель / 148 л.с., КПП: 5-и ступенчатая, механическая, доп. передача: двухступенчатая, механическая, Гусеницы стальные ОШ
По техзаданию возможны различные варианты исполнения машин и установка специального оборудования. Подробнее в разделе “Вездеходы - тюнинг, доработка”
Запрос цены
СТМ-1993.20 - гусеничный плавающий вездеход имеет 8-и местный цельнометаллический кузов, сваренный в единое целое с корпусом лодки снегоболотохода (грузоподъёмностью 1350 кг, без потери плавучести).
Корпус: состоит из лодки, кабины и пассажирского отсека. Имеет три боковых двери и заднюю двухстворчатую дверь. В крыше кабины расположен аварийно-вентиляционный люк. Впереди лодки площадка под лебёдку.

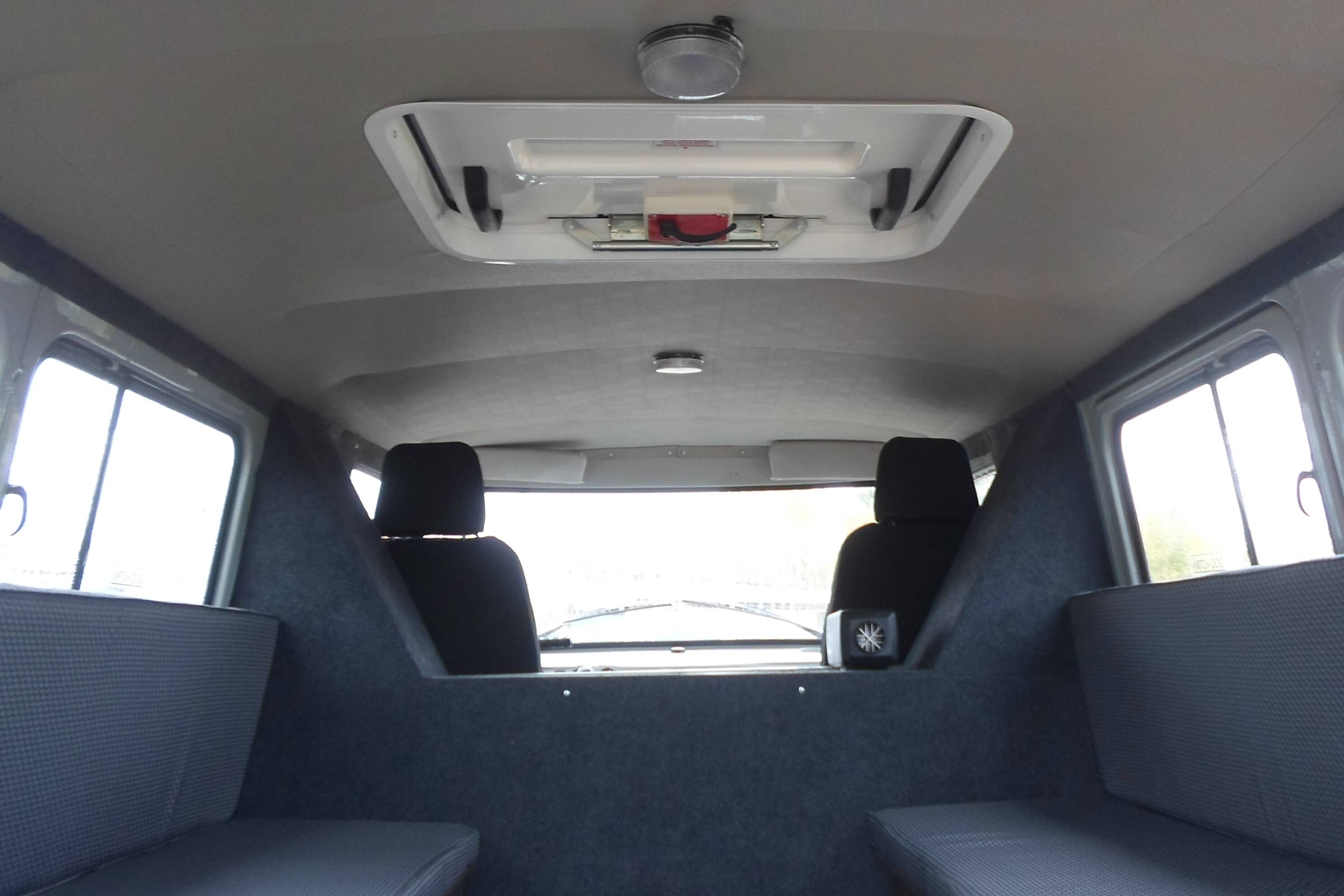

Объёмный салон позволяет с комфортом разместить 8 человек (включая водителя), или различное технологическое оборудование до 1350 кг. Переднее сиденье пассажира и сиденье водителя оснащены трехточечными ремнями безопасности, пассажирские сиденья салона оснащены поясными ремнями. В салоне штатный жидкостной отопитель. По заказу устанавливаем автономный воздушный отопитель.
Гусеничные вездеходы СТМ-1993.20 могут буксировать прицеп с полной массой до 1000 кг.
В базовую комплектацию входят: Предпусковой подогреватель двигателя 14ТС-10-24-С, Водооткачивающий насос - 2 шт., Сигнал заднего хода, Счётчик моточасов, Автомагнитола, Колонки автомобильные (2 шт.), Комплект ЗИП.
Электрооборудование: 12 Вольт, АКБ типа 6СТ-110; Розетка - 1 (12 В). Выключатель АКБ. Выключатель зажигания с противоугонным устройством и блокировкой повторного включения стартера. Гнездо прикуривателя (12В) и USВ-разъем питания на 5 В в кабине.
ОРГАНЫ УПРАВЛЕНИЯ
Управление поворотом - выключением бортовых фрикционов и торможением ведущих колёс при помощи рычажного управления. Минимальный радиус поворота 2,0 м.

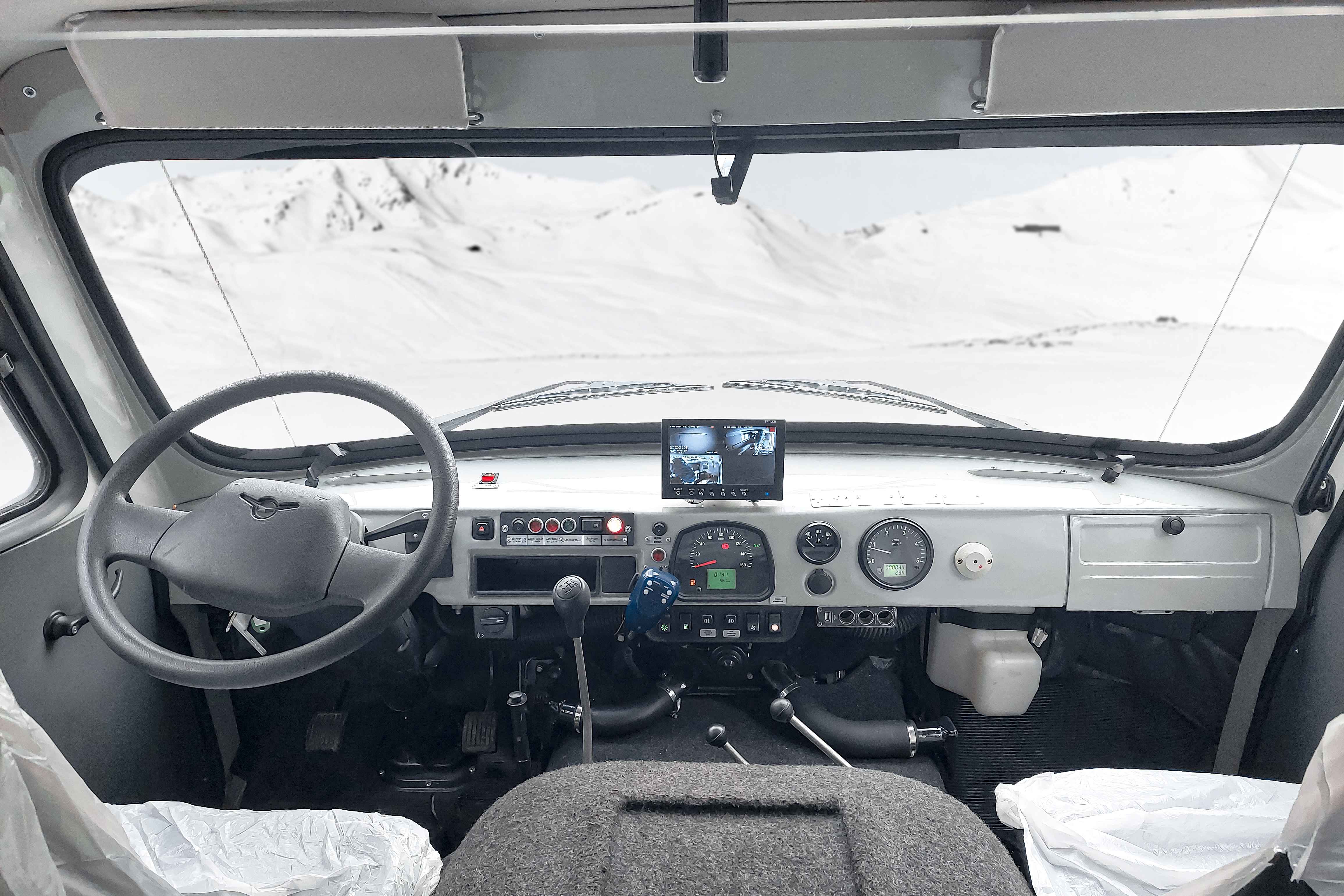

Органы управления - автомобильного типа. Приборы расположены в интуитивно понятных местах. Благодаря подсветке все показания на панели приборов прекрасно читаются в темноте, что делает поездку неутомительной. Лёгкости управления и безопасности способствует отличная обзорность за счёт большой площади остекления, крупные наружные зеркала.
СИЛОВАЯ УСТАНОВКА
Гусеничный вездеход СТМ-1993.20 на большие расстояния может транспортироваться в кузове автомобиля или прицепа, а также железнодорожным, морским, речным и воздушным транспортом.
Корпус: состоит из лодки, кабины и пассажирского отсека. Имеет три боковых двери и заднюю двухстворчатую дверь. В крыше кабины расположен аварийно-вентиляционный люк. Впереди лодки площадка под лебёдку.
Объёмный салон позволяет с комфортом разместить 8 человек (включая водителя), или различное технологическое оборудование до 1350 кг. Переднее сиденье пассажира и сиденье водителя оснащены трехточечными ремнями безопасности, пассажирские сиденья салона оснащены поясными ремнями. В салоне штатный жидкостной отопитель. По заказу устанавливаем автономный воздушный отопитель.
Гусеничные вездеходы СТМ-1993.20 могут буксировать прицеп с полной массой до 1000 кг.
В базовую комплектацию входят: Предпусковой подогреватель двигателя 14ТС-10-24-С, Водооткачивающий насос - 2 шт., Сигнал заднего хода, Счётчик моточасов, Автомагнитола, Колонки автомобильные (2 шт.), Комплект ЗИП.
Электрооборудование: 12 Вольт, АКБ типа 6СТ-110; Розетка - 1 (12 В). Выключатель АКБ. Выключатель зажигания с противоугонным устройством и блокировкой повторного включения стартера. Гнездо прикуривателя (12В) и USВ-разъем питания на 5 В в кабине.
ОРГАНЫ УПРАВЛЕНИЯ
Управление поворотом - выключением бортовых фрикционов и торможением ведущих колёс при помощи рычажного управления. Минимальный радиус поворота 2,0 м.
Органы управления - автомобильного типа. Приборы расположены в интуитивно понятных местах. Благодаря подсветке все показания на панели приборов прекрасно читаются в темноте, что делает поездку неутомительной. Лёгкости управления и безопасности способствует отличная обзорность за счёт большой площади остекления, крупные наружные зеркала.
СИЛОВАЯ УСТАНОВКА
- CUMMINS ISF2.8 / Турбодизель / Р 4 / 148 л.с. / 2,793
Гусеничный вездеход СТМ-1993.20 на большие расстояния может транспортироваться в кузове автомобиля или прицепа, а также железнодорожным, морским, речным и воздушным транспортом.
Гарантийный срок эксплуатации снегоболотохода – 12 месяцев, при условии, что наработка за этот период не превысила 600 моточасов или 6000 км.
Для управления гусеничными транспортёрами необходимо удостоверение тракториста-машиниста, выдаваемое Гостехнадзором, категории «Е».
В случае заинтересованности просим Вас обращаться по телефону: 8 800 555-05-91 или vezdehod@ooostm.ru.
Запрос цены
Характеристики
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
|---|---|
|
Фактическая масса (без груза и экипажа), кг
|
4000 |
|
Грузоподъемность
|
1350 |
|
Среднее удельное давление на грунт, кПа ( кг / см² )
|
от 19 ( 0,19 ) |
|
Количество посадочных мест в кабине / в салоне / спальных мест
|
8 / 2 |
|
Габаритные размеры: длина / ширина / высота, мм
|
4960 / 2400 / 2310 |
|
База, колея, дорожный просвет, мм
|
2450 / 2010 / 400 |
| СИСТЕМА УПРАВЛЕНИЯ | |
|
Управление поворотом
|
Выключением бортовых фрикционов и торможением ведущих колёс при помощи рычажного управления или Рулевое (гидравлическое) |
|
Минимальный радиус поворота, м
|
2 |
|
Рабочие тормоза
|
Ленточного типа, с наклепанной на стальную ленту медноасбестовой тканью, установлены на главной передаче |
|
Привод тормозов
|
Гидравлический, исполнительные элементы привода — рабочие гидроцилиндры |
|
Стояночная тормозная система
|
Трансмиссионная с механическим тросовым приводом |
| ЭКСПЛУАТАЦИОННЫЕ | |
|
Максимальная скорость движения по шоссе / на плаву, км в час
|
50 / 5 |
|
Ёмкость топливных баков, л
|
200 л (2х100) (доп. баки устанавливаются под заказ) |
|
Преодолеваемый подъём на твердом сухом грунте, град
|
до 30 |
|
Допускаемый боковой крен на твердом грунте ( без груза ), град
|
до 20 |
| ДВИГАТЕЛЬ | |
|
Модель / тип / число цилиндров / мощность / объем
|
CUMMINS ISF 2.8 / дизельный / Р 4 / 148 л.с. / 2,793 |
|
Предпусковой подогреватель двигателя
|
14ТС-10-24-С |
| ТРАНСМИССИЯ | |
|
Сцепление
|
Однодисковое, сухого трения с гидроприводом |
|
Коробка передач
|
5-и ступенчатая, механическая |
|
Главная передача
|
Одноступенчатая, коническая, со спиральными зубьями, смонтированная в алюминиевом картере. Передаточное число 1,9 |
|
Бортовые фрикционы
|
Многодисковые, сухие, со стальными дисками. выключение фрикционов поворотом отводки с кулачковым кольцом |
|
Бортовые передачи
|
Одноступенчатые с цилиндрическими прямозубыми шестернями, передаточное число 3,7 |
|
Расположение бортовых передач
|
В задней части корпуса снегоболотохода |
| ХОДОВАЯ ЧАСТЬ | |
|
Тип подвески опорных катков
|
Независимая, торсионная |
|
Ведущие колёса
|
Двухвенечные, цевочного зацепления, расположены в задней части корпуса. Число зубьев 13 |
|
Расположение ведущих колес
|
В задней части корпуса снегоболотохода |
|
Торсионы
|
Круглого сечения с квадратными головками |
|
Балансиры
|
5 штук на борт, коробчатого сечения. Выполнены в виде двух элементов, включающих в себя ось балансира (устанавливается в подшипники скольжения торсионной трубы), ось катка с телом балансира, которое имеет коробчатое сечение. Два задних балансира направлены вперёд |
|
Опорные катки
|
5 штук на борт. Одинарные с обрезиненными ободами. Наружний диаметр 540 мм, ширина обода 85 мм |
|
Направляющие колёса
|
Подвесные, одинарные с обрезиненными ободами. наружний диаметр 540 мм, ширина обода 85 мм. Взаимозаменяемы с опорными катками |
|
Расположение направляющих колёс
|
В передней части корпуса снегоболотохода |
|
Поддерживающие ролики
|
3 штуки на борт. Одинарные, с обрезиненными ободами. Наружный диаметр 180 мм, ширина обода 80 мм |
|
Механизмы натяжения гусениц
|
Винтовые, расположены на балансирах направляющих колес |

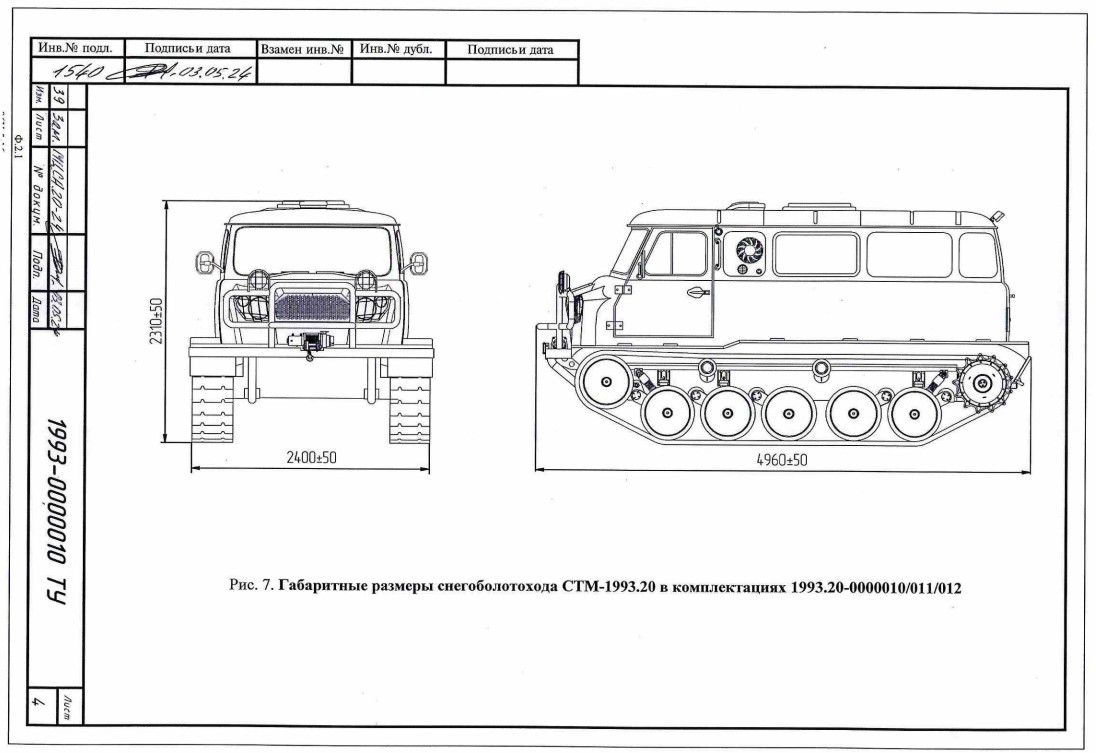

Схема с габаритными размерами
СТМ-1993.20 полностью соответствует требованиям ГОСТ Р 34065 –2017 и ТР ТС 010/2011 (Технического регламента Таможенного Союза «О безопасности машин и оборудования»).
Запрос цены
Базовая комплектация
| Модель | СТМ-1993.20 (Пассажирский, 1350 кг, 8 мест, 2 спальных) |
| Кузов | Цельнометаллический, имеет герметичную лодку. Рама - стальная, интегрирована в кузов. Левая боковая дверь, две боковые двери на правом борту и задняя двухстворчатая дверь |
| Базовый цвет вездехода | Серый, Зелёный - на выбор |
| Аварийно-вентиляционный люк | 1 |
| Остекление | Лобовое стекло без подогрева, две боковые двери с движными стёклами и задние двери с 2-мя окнами, в салоне - по 2 шт. на каждой стороне |
| Водооткачивающий насос | 2 (92 л/мин) |
| Отопление штатное | Жидкостное, от системы охлаждения двигателя, передний и задний отопители - 2 шт |
| Ремни безопасности | Водителя и переднего пассажира - трехточечные, инерционные, пассажирские сиденья салона - поясные |
| Двигатель | Cummins ISF 2.8 148 л. с. |
| Предпусковой подогреватель двигателя | 14ТС-10-24-С |
| Площадка под лебедку | Усиленный бампер с площадкой под лебедку |
| Гусеницы в базовой комплектации | Гусеницы ОШ шириной 390 мм (СТМ-1993.20-11) |
| Каток «ледоруб» | Снегочист - 2 шт. + каток «Ледоруб» - 2 шт. (с гусеницами ОШ) |
| Электрооборудование | Штатное УАЗ: 12 Вольт, АКБ - 6СТ-110; Розетка - 1 (12 В). Выключатель АКБ. Выключатель зажигания с противоугонным уст-вом и блокировкой повторного включения стартера. Гнездо прикуривателя (12В) и USВ-разъем питания на 5 В |
| Доп. оборудование в базовой комплектации | Сигнал заднего хода, Датчик моточасов, Автомагнитола, Колонки автомобильные (2 шт.), Набор вод. инструмента, ЗИП |
| Варианты комплектаций | По согласованию с Заказчиком |
| Гусеницы РМШ, 390 мм | СТМ-1993.20-10 |
| Гусеницы ОШ (асфальтоходная), 390 мм | СТМ-1993.20-12 |
| Гусеницы ОШ тундровые, 550 мм | СТМ-1993.20-14 |
| Гусеница ОШ с двусторонним уширением, 550-620 мм | СТМ-1993.20-15 |
| Гусеница РМШ с двусторонним уширением, 550-620 мм | СТМ-1993.20-16 |
Гусеничный вездеход СТМ-1993.20 - Цена и Комплектация уточняется по тел.: 8(800) 555-05-91 (по РФ бесплатно) или по эл. почте vezdehod@ooostm.ru. Вездеход СТМ-1993.20 на изображениях может отличаться от серийных моделей.
Запрос цены
Доп. опции
Итоговый перечень опций согласовываются с Заказчиком. Цены рассчитываются на момент утверждения заявки.
| Опции (не входят в базовую комплектацию, устанавливаются за доп. плату) | Примечание |
| КУЗОВ ВЕЗДЕХОДА | |
|---|---|
| Окраска вездехода в выбранный цвет; Нанесение фирменных логотипов | По заказу |
| Камуфляж | —"— |
| Окраска вездехода Raptor U-pol | —"— |
| Индивидуальный дизайн кузова / Частичная оклейка плёнкой Oracal / Полная оклейка кузова | —"— |
| Доп. люк в крыше | —"— |
| ДуДуги безопасности, веткоотбойники из профильной трубы | —"— |
| Веткоотбойники из профильной трубы или тросовые | —"— |
| Багажник с леерным ограждением; Лестницы доступа | —"— |
| Противомоскитная сетка перед радиатором | —"— |
| Противомоскитная сетка перед радиатором | —"— |
| Поручни на крышу и по бокам вездехода | —"— |
| Ящик - пенал, установка крепления под инструмент, трос | —"— |
| Антикоррозийная обработка кузова и трансмиссии | —"— |
| Доп.топливные баки, канистры и кронштейны к ним | —"— |
| КАБИНА ВОДИТЕЛЯ | |
| Сиденье подрессоренное с продольной регулировкой с подлокотниками | —"— |
| Подогрев сидений передних сидений (водитель +пассажир) | —"— |
| Подогрев зеркал бокового обзора | —"— |
| Лобовое стекло с электроподогревом | —"— |
| Камеры бокового обзора с раздельными мониторами | —"— |
| Запуск двигателя кнопкой без ключа | —"— |
| Доп. мощный звуковой сигнал | —"— |
| Видеорегистратор, "Эра Глонасс", Охранные системы и т.д. | —"— |
| Радиостанция, Спутниковая связь, Планшет с навигацией и т.д. | —"— |
| Преобразователь напряжения 220 В | —"— |
| САЛОН ВЕЗДЕХОДА | |
| Розетка 12 В, гнездо прикуривателя (12В) и USВ-разъем питания на 5 В | —"— |
| Окно раздвижное с теплой шторкой | —"— |
| Утеплённые шторы, перегородки, москитные сетки на окна и люки | —"— |
| Сиденья с подлокотниками, с удобными подголовниками | —"— |
| Рундуки с мягкими сидениями, с ремнями безопасности и спальными местами | —"— |
| Кондиционер, Накрышный вентилятор 02-9010-12.00 (с подсветкой) | —"— |
| Большой люк на крышу с фиксацией | —"— |
| Площадка под люком для стрельбы | —"— |
| Система Molle для крепления различных подсумков и аксессуаров в салоне | —"— |
| Комплект сеток для груза | —"— |
| Изменение интерьера салона; Столы, Доп. полки, Шкафы и другая мебель | по согласованию |
| Электроплиты, холодильники, телевизоры и другая бытовая техника | по согласованию |
| ОСВЕТИТЕЛЬНЫЕ ЭЛЕМЕНТЫ | |
| Передние противотуманные фары, Задний противотуманный фонарь | —"— |
| Поворотная фара-прожектор с управлением из кабины, Фара-прожектор над задней дверью | —"— |
| Светодиодная балка или доп. фары на крыше и внешнее освещение по периметру машины | —"— |
| ОПЦИИ "СЕВЕР" | |
| Заправка систем вездехода жидкостями для северных районов | по согласованию |
| Дополнительный АКБ с устройством развязки | —"— |
| Термокейс с электроподогревом АКБ | —"— |
| Система подогрева дизельного топлива ( подогреватели фильтров, топливозаборников, топливной магистрали) | —"— |
| Автономный отопитель Планар 4 кВТ | —"— |
| Электроподогрев двигателя от сети 220 В | —"— |
| Утеплительный чехол, шторки | —"— |
| Двойное остекление лобовое (стеклопакет) / с обогревом | —"— |
| Теплошумоизоляция стенок, дверей и потолка 40 мм | —"— |
| ДОП. ОБОРУДОВАНИЕ | |
| Турботаймер (для дизельных ДВС) | —"— |
| Каток («ледоруб», предназначенный для удаления сырого снега и наледи с гусеницы ОШ) | —"— |
| Лебедка (электрическая) в передней, задней части вездехода | —"— |
| Лебедочный якорь, Блок усиления для лебедки до 8 т | —"— |
| Буксирный прибор (фаркоп) ГАЗ с розеткой | —"— |
| Прицеп грузовой тентованный одноосный / двухосный | —"— |
| Насос для перекачки топлива | —"— |
| Водомёты, винт от раздатки, Транец для подвесного мотора для вездехода | —"— |
| Электростанция переносная мощностью от 1,5 кВт до 3,5, кВт | —"— |
| ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ | |
| Автоматическая система пожаротушения | —"— |
| Искрогаситель | —"— |
| ДОП. КОМПЛЕКТАЦИЯ | |
| Коврики в салон EVA | —"— |
| Знак аварийной остановки, Медицинская аптечка, Огнетушитель ОП-2 | —"— |
Запрос цены
Видео
Условия доставки
«Специальные Транспортные Машины» оказывает качественные застрахованные транспортные услуги по доставке снегоболотоходов в любую точку России и за рубеж.
Подробнее о доставке
Перед отгрузкой каждый снегоболотоход проходит предпродажную подготовку: пробег снегоболотохода без нагрузки, пробег с нагрузкой по грунтовым дорогам и слабонесущим грунтам с преодолением небольших водных преград. По окончанию испытаний все узлы вездехода подвергаются ревизии на предмет отсутствия в них влаги и надежности уплотнений и резьбовых соединений, и производится контрольная затяжка резьбовых соединений. И только после предпродажной подготовки мы передаем снегоболотоход Вам. Будем рады сотрудничать с Вами.
Фото
