СТМ-7087 с МБУ-120

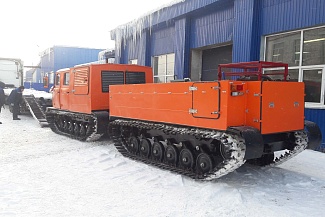

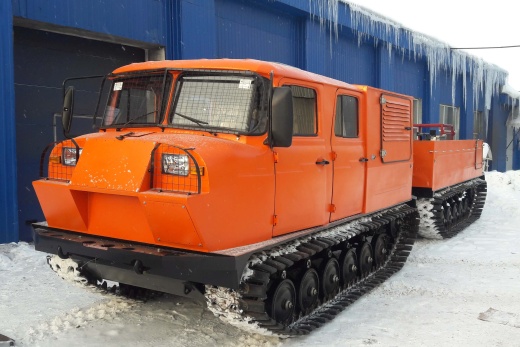

СТМ-7087 с малой буровой установкой МБУ-120 - грузопассажирский гусеничный двухзвенный снегоболотоход высокой проходимости - 5 посадочных мест, грузоподъёмностью 2200 кг, имеющий два активных звена:

• Первое - 5-ти местная кабина (одно спальное место) с рулевым управлением и моторное отделение, грузоподъёмность 900 кг.
• Второе - грузовое, грузоподъёмностью 1300 кг (без потери плавучести с малой буровой установкой МБУ-120 с гидроприводом от двигателя снегоболотохода).

Корпус снегоболотохода несущий, металлический, герметичный, сварной. В обоих звеньях передней и задней части днища машины установлены по два водооткачивающих электрических насоса, производительностью не менее 92 л/мин. В крыше кабины водителя расположен аварийно-вентиляционный люк. В кабине три сиденья в первом ряду оснащены трёхточечными ремнями безопасности и два сиденья во втором ряду поясными. Отопление осуществляется жидкостным отопителем от двигателя в салоне водителя.

Снегоболотоход СТМ-7087 способен буксировать дополнительный прицеп массой до 2,5 т.

Высокая проходимость и маневренность снегоболотохода СТМ-7087 в особо тяжелых дорожно-климатических условиях обеспечиваются:

-Наличием поворотно-сцепного устройства (ПСУ), использующего при движении принцип складывания звеньев в 2-х плоскостях без изменения тягового усилия и скорости;

-Система принудительного складывания и блокировки звеньев в вертикальной плоскости расширяет возможности гусеничного двухзвенного вездехода СТМ-70872 при преодолении различных препятствий (например - при форсировании рек с быстрым течением и обрывистыми берегами, преодолении рвов и канав);
-Низким средним удельным давлением на грунт;
-Отсутствием пробуксовки забегающих гусениц при повороте;
-Реализации тягового усилия сразу на четырёх гусеницах (на второе звено крутящий момент передаётся механически за счёт системы карданных валов);
-Высокой удельной мощностью.

Гусеничный снегоболотоход рассчитан на эксплуатацию и безгаражное хранение при температурах окружающего воздуха от -50С до + 40С в различных дорожных и климатических условиях, по бездорожью, а также в горной местности с высотой над уровнем моря до 4500 м.

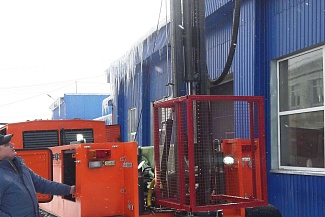

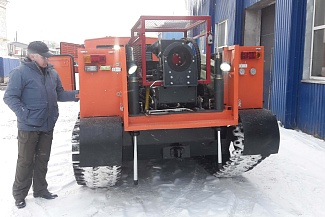

МАЛАЯ БУРОВАЯ УСТАНОВКА МБУ-120.

Легкие буровые установки типа МБУ, эффективно применяются в инженерных изысканиях для отбора проб грунтов и полевых исследований грунтов.

Основные особенности:

• отбор проб грунтов «в сухую», ударно-канатным способом; ударно-забивным способом с гидромолотом;
• динамическое зондирование (в т.ч. по стандарту SPT) грунтов;
• легкие буровые блоки высокой мощности, вращатели с крутящим моментом до 260 кг.м.,
• привод от собственного двигателя, бензин/дизель, или двигателя транспортной базы;
• грузоподъёмность на вращатели до 3000 кг
• использование бурильных труб длиной до 1,7 м.
• использование обсадных труб длиной до 3,0м;
• наличие специальных лебедок в т.ч. для ударно-канатного бурения, грузоподъемностью 400 и 1000кг;
• наличие центробежного насоса, производительностью 700 л/мин., с давлением до 7 Атм.;
• наличие гидравлического бурового стола (трубодержателя) для удержания, бурильных и обсадных колонн, диаметром до 127 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОМПЛЕКТАЦИЯ

ИНСТРУМЕНТ

ЭЛЕКТРООБОРУДОВАНИЕ

Напряжение бортовой сети 24В. Электропитание обеспечивается штатным электрогенератором двигателя (сила тока – 110 А) и двумя последовательно соединёнными 12-вольтовыми аккумуляторами ёмкостью 110 А·ч каждая. В обоих звеньях установлены преобразователи напряжения ПН24В/12В-240 с гнездами прикуривателя 12В и розетки 24В. Топливозаборник в баках с электроподогревом. По желанию Заказчика штатные осветительные приборы снегоболотохода могут быть заменены светодиодными.

ТРАНСПОРТИРОВАНИЕ

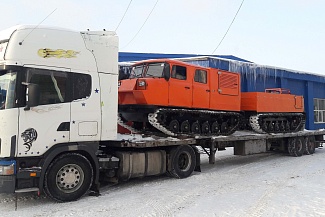

Двухзвенный снегоболотоход СТМ-7087 (снаряженная масса - 8450 кг; габаритные размеры: длина - 9955 мм, ширина - 2070 мм, высота - 2450 мм) на большие расстояния может транспортироваться в кузове автомобиля типа КАМАЗ с полуприцепом, а также авиа или железнодорожным транспортом. Наша организация поможет Вам грамотно решить все вопросы связанные с доставкой (в том числе и международной).

РЕГИСТРАЦИЯ

Двухзвенный снегоболотоход СТМ-7087 полностью соответствует требованиям ГОСТ Р 50943–2011 и ТР ТС 010/2011 (Технического регламента Таможенного Союза «О безопасности машин и оборудования»).

На территории Российской Федерации СТМ-7087 регистрируется в органах Гостехнадзора субъектов РФ.

Для управления двухзвенным снегоболотоходом СТМ-7087 необходимо удостоверение тракториста-машиниста, выдаваемые Гостехнадзором, категории «Е».
